Isı eşanjörleri, HVAC sistemlerinden kimyasal işleme, soğutma ve enerji üretimine kadar çeşitli endüstrilerde temel cihazlardır. Başlıca işlevleri, ısıyı iki veya daha fazla akışkan arasında karıştırmadan aktarmaktır. Isı eşanjörlerinin arkasındaki prensibi anlamak, uygulamanız için doğru tipi seçmek ve optimum performansı sağlamak açısından çok önemlidir. Bu makale, ısı eşanjörlerinin nasıl çalıştığına, tasarımlarına ve enerji verimliliği ile sistem performansına nasıl katkıda bulunduklarına ilişkin temel prensipleri inceleyecektir.
Isı değiştirici, ısıyı farklı sıcaklıklardaki iki veya daha fazla akışkan arasında aktarmak için tasarlanmış mekanik bir cihazdır. Isının daha sıcak bir akışkandan daha soğuk bir akışkana, iki akışkan karışmadan aktarıldığı termal iletim prensibine göre çalışır. Isı eşanjörleri, sistemin düzgün çalışması için farklı ortamlar arasında ısı transferinin gerekli olduğu birçok uygulamada çok önemlidir.
Isı eşanjörleri, her biri belirli uygulamalara uygun çeşitli tasarımlara sahiptir. Aşağıda en yaygın ısı değiştirici türleri verilmiştir:
Plakalı Eşanjör : Sıvı akışı için kanallar oluşturan, aralarında küçük boşluklar olacak şekilde üst üste dizilmiş birden fazla plakadan oluşur. Isı transferinde oldukça verimlidir ve kompakt uygulamalarda yaygın olarak kullanılır.

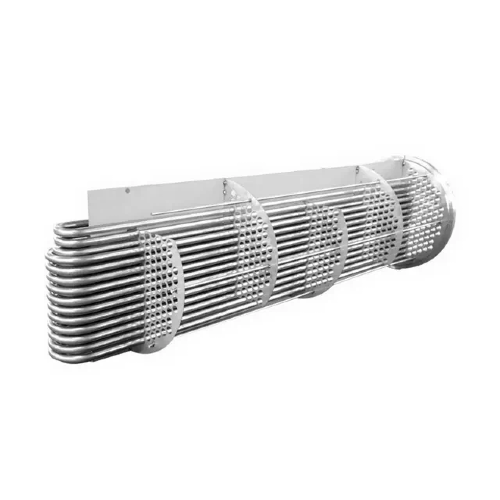

Kabuk ve Borulu Isı Eşanjörü : Bir kabuk içine yerleştirilmiş bir dizi borudan oluşur. Bir akışkan boruların içinden akarken diğeri boruların etrafından akar, bu da onu yüksek basınçlı uygulamalar için ideal kılar.
Hava Soğutmalı Isı Eşanjörü : Sıvıyı soğutmak için su yerine hava kullanır, su kaynağının sınırlı olduğu alanlar veya dış mekan uygulamaları için uygundur.
Çift Borulu Eşanjör : Isı değişimi için iki akışkanın zıt yönlerde aktığı, bir borunun içinde diğerinin bulunduğu bir borudan oluşur. Bu tasarım genellikle küçük ölçekli uygulamalar için kullanılır.
Bir ısı değiştiricinin nasıl çalıştığını anlamak için ısı transferinin temel prensiplerini kavramak önemlidir. Isı eşanjörlerinin temel prensibi, üç ana mekanizma aracılığıyla gerçekleşen dayanır termal transfere : iletim, konveksiyon ve radyasyon.
İletim , ısının katı bir madde aracılığıyla daha sıcak bir alandan daha soğuk bir alana aktarıldığı süreçtir. Bu, sıcak bölgedeki parçacıkların titreşmesi ve enerjilerini bitişik daha soğuk parçacıklara aktarması nedeniyle moleküler düzeyde meydana gelir. Isı değiştiricilerde iletim, iki akışkan arasında ısının aktarıldığı malzeme (genellikle metal) sayesinde kolaylaştırılır.
Konveksiyon, akışkanın hareketi nedeniyle bir akışkan (sıvı veya gaz) içinden ısı aktarıldığında meydana gelir. Bir akışkan ısıtıldığında yoğunluğu azalır, bu da onun yükselmesine ve yerini daha soğuk akışkanın almasına neden olur. Bu hareket ısının bir yerden başka bir yere taşınmasını sağlar. Bir ısı değiştiricide, ısının ısıtılmış yüzeyden (boru, plaka) akışkana taşınması için konveksiyon çok önemlidir.
Radyasyon, ısının kızılötesi radyasyon gibi elektromanyetik dalgalar yoluyla aktarılmasıdır. Radyasyon, ısı eşanjörlerinde küçük bir rol oynasa da, özellikle akışkanların yüksek sıcaklıklara ısıtıldığı bazı özel tasarımlarda hala bir faktördür.
Isı değiştiricilerde iletim ve taşınım, ısı transferinin temel mekanizmalarıdır. Isı ilk önce ısı eşanjörünün duvarları aracılığıyla (ister plaka, ister tüp, ister kabuk) iletilir ve daha sonra konveksiyon, ısının katı yüzeyden akışkana aktarılmasını ve burada taşınmasını sağlar. Isı değiştiricinin uygun yüzey alanı ve malzemelerle tasarlanmasıyla ısı transferi maksimum düzeye çıkarılabilir.
Bir ısı değiştiricideki ısı transferinin verimliliği, ısı değişimi için mevcut olan yüzey alanıyla doğrudan ilişkilidir. Yüzey alanı ne kadar büyük olursa, iki akışkan arasında o kadar fazla ısı aktarılabilir. Plakalı ısı eşanjörleri gibi tasarımların kullanılmasının nedeni budur, çünkü geniş yüzey alanları kompakt bir alanda etkili ısı transferine olanak tanır.
Bir ısı eşanjörünün tasarımı, ısıyı ne kadar verimli aktarabileceği konusunda önemli bir rol oynar. Aşağıda, ısı transferini optimize eden temel bileşenleri ve tasarım özelliklerini inceliyoruz.
Isı Transfer Yüzeyleri : Akışkanlar arasında ısının transfer edildiği yüzeylerdir. Plakalı ısı değiştiricide plakalar birincil ısı transfer yüzeyleri olarak görev yaparken, kabuk ve boru tasarımında borular bu işlevi yerine getirir.
Akışkanlar : Isı değiştiriciler, sıvı veya gaz olabilen iki farklı akışkan arasında ısının aktarılmasıyla çalışır. Akışkanlar tipik olarak karışmayı önlemek için ısı transfer yüzeyleri ile ayrılır.
Akış Düzenlemesi : Akışkanların ısı eşanjöründen aktığı düzenleme, ısı transferini optimize etmek için kritik öneme sahiptir. Yaygın akış düzenlemeleri karşı akış, paralel akış ve çapraz akışı içerir.
Bir ısı değiştiricideki akışkanların akış düzeni onun verimliliğini belirler. Aşağıda üç ana akış konfigürasyonu türü verilmiştir:
Karşı Akış : İki akışkan zıt yönlerde akar, bu da sıcaklık farkını maksimuma çıkarır ve daha verimli ısı transferine olanak tanır. Bu, ısı transfer performansı açısından en verimli akış düzenlemesidir.
Paralel Akış : Akışkanlar aynı yönde akar, bu da ısı değiştiriciden geçerken akışkanlar arasında daha küçük bir sıcaklık farkı oluşmasına neden olur. Bu düzenleme, karşı akıştan daha az verimlidir ancak bazen belirli uygulamalarda kullanılır.
Çapraz akış : Bir akışkan diğer akışkana dik olarak akar. Bu düzenleme genellikle hava soğutmalı ısı değiştiricilerde kullanılır.
Akış Tipi | Tanım | Yeterlik |
Ters akış | Sıvılar zıt yönlerde akar. | En verimli. |
Paralel Akış | Sıvılar aynı yönde akar. | Daha az verimli. |
Çapraz akış | Bir akışkan diğerine dik olarak akar. | Orta derecede verimli. |
Bir ısı eşanjörünün verimliliğini etkileyen ve ısı transferinde ne kadar iyi performans gösterdiğini etkileyen çeşitli faktörler vardır. Bu faktörlerin anlaşılması, ısı değiştirici performansının optimize edilmesine yardımcı olabilir.
Yüzey alanı ısı transfer hızını doğrudan etkiler. Yüzey alanı ne kadar büyük olursa, akışkanlar arasında o kadar fazla ısı aktarılabilir. Bu nedenle birçok ısı eşanjörü plakalar, kanatçıklar veya tüpler kullanılarak yüzey alanını artıracak şekilde tasarlanmıştır.
İki akışkan arasındaki sıcaklık farkı ne kadar büyük olursa, o kadar fazla ısı aktarılabilir. Bu prensip, ısının her zaman daha sıcak olan nesneden daha soğuk olana doğru aktığı termodinamiğin ikinci yasasına dayanmaktadır.
Akışkanların akış hızı, ısı transfer verimliliğinde kritik bir rol oynar. Daha yüksek akış hızları, ısı değişim oranını artırır ancak aynı zamanda basınç düşüşlerine de neden olabilir. Aşırı enerji tüketimini önlemek için akış hızını dengelemek önemlidir.
Isı eşanjörünün yüzeyinin malzemesi ısı transferini önemli ölçüde etkiler. Bakır veya alüminyum gibi ısı iletkenliği yüksek olan malzemeler, ısının daha verimli geçmesine izin verdiği için tercih edilmektedir.
Isı eşanjörleri birçok endüstride kullanılmaktadır ve her uygulama, ısı transferini verimli bir şekilde yönetme yeteneğinden yararlanmaktadır. Aşağıda ısı eşanjörlerine dayanan başlıca endüstrilerden bazıları verilmiştir.
HVAC sistemlerinde, ısıyı hava ile su veya soğutucu akışkanlar arasında aktarmak için ısı eşanjörleri kullanılır. Binaların ısıtılmasında ve soğutulmasında önemli bir rol oynarlar, enerji verimliliğine katkıda bulunurlar ve optimum iç hava kalitesini sağlarlar.
Enerji santrallerinde ısı eşanjörleri, elektrik üretmek için ısıyı buhar veya egzoz gazlarından diğer akışkanlara aktarır. Sistem verimliliğinin korunmasında ve enerji kayıplarının azaltılmasında çok önemlidirler.
Isı eşanjörleri, soğutma ve iklimlendirme sistemlerinin ayrılmaz bir parçasıdır; iç mekan havasındaki ısının emilmesine ve dışarıya salınmasına yardımcı olarak alanları serin ve konforlu tutar.
Kimyasal işleme endüstrileri, reaksiyonlar sırasında optimum sıcaklığı korumak için ısı eşanjörlerine güvenir. Kimyasalların verimli bir şekilde ısıtılmasını veya soğutulmasını sağlar, ürünlerin bütünlüğünü korur ve proses güvenliğini artırır.
Isı eşanjörlerinin uzun ömürlülüğünü ve verimliliğini sağlamak için doğru bakım çok önemlidir. Bakımın ihmal edilmesi performansın düşmesine, daha yüksek enerji maliyetlerine ve potansiyel ekipman arızasına yol açabilir.
Kirlenme : Isı transfer yüzeylerinde birikinti veya çökeltilerin birikmesi verimliliği azaltabilir.
Korozyon : Isı eşanjörü malzemesi sıvılarla reaksiyona girdiğinde korozyon meydana gelebilir, bu da sızıntılara ve hasara neden olur.
Tıkanma : Borular veya plakalardaki tıkanıklıklar sıvı akışını engelleyerek ısı transfer verimliliğini azaltabilir.
Isı eşanjörlerinin düzenli olarak temizlenmesi ve incelenmesi, kirlenmenin ve tıkanmanın önlenmesine yardımcı olur.
Sızıntıların ve korozyon belirtilerinin kontrol edilmesi sistemin bütünlüğünü sağlamak açısından önemlidir.
Aşınmış parçaların veya bileşenlerin değiştirilmesi daha fazla hasarı önleyebilir ve verimliliği koruyabilir.
Isı eşanjörlerinin arkasındaki prensipleri anlamak, doğru ekipmanı seçmek ve optimum performansı sağlamak için çok önemlidir. Ruidong Group olarak, iletim ve konveksiyon ilkelerine dayalı olarak verimli çalışacak şekilde tasarlanmış yüksek kaliteli ısı eşanjörleri sağlama konusunda uzmanız. Bu cihazlar ısıyı akışkanlar arasında etkili bir şekilde aktarır ve tasarımları, verimlilikleri ve genel performansları yüzey alanı, akış hızı ve malzeme iletkenliği gibi faktörlere bağlıdır. Aksi takdirde verimliliği ve sistem güvenilirliğini tehlikeye atabilecek kirlenme, korozyon ve tıkanma gibi sorunları önlemek için düzenli bakımın önemini vurguluyoruz. İster sisteminizin performansını artırmak ister uzun vadeli işlevsellik sağlamak istiyor olun, ekibimiz uzman tavsiyesi sunmak ve özel ihtiyaçlarınızı karşılayacak özel çözümler sunmak için buradadır. Uygulamanız için ideal ısı eşanjörünü seçmenize ve korumanıza nasıl yardımcı olabileceğimizi öğrenmek için bugün bize ulaşın.
Bir ısı değiştirici, ısıyı bir akışkandan diğerine iletim ve konveksiyon yoluyla aktarır. Isı, iki akışkan karışmadan, daha sıcak olan akışkandan daha soğuk olan akışkana doğru hareket eder.
Yaygın ısı değiştirici türleri arasında plakalı ısı değiştiriciler, kabuk ve borulu ısı değiştiriciler, hava soğutmalı ısı değiştiriciler ve çift borulu ısı değiştiriciler bulunur.
Akışkanlar arasındaki sıcaklık farkını optimize ederek, yüzey alanını artırarak, akış hızlarını ayarlayarak ve yüksek ısı iletkenliğine sahip malzemeleri seçerek verimlilik artırılabilir.
Kirlenmeyi, korozyonu ve tıkanmayı önlemek ve verimli çalıştıklarından emin olmak için ısı eşanjörleri yılda en az bir kez düzenli olarak kontrol edilmelidir.
Isı eşanjörü arızası korozyon, tıkanma, kirlenme gibi sorunlardan ve çatlak veya sızıntı gibi fiziksel hasarlardan kaynaklanabilir.
