Endüstriyel soğutma suyu soğutucu: Soğutma döngüsü prensiplerinin ve çekirdek bileşenlerin analizi

Soğutma döngüsünün temel ilkeleri

Soğutma döngüsünün temel prensibi, ısının yönlü transferidir - soğutulması ve dış ortama bırakılması gereken alandan ısınma ısısı. Özellikle, bu, ısıyı aktarmak için kapalı bir sistem içinde bir soğutucu akışkanın dolaşımı ile elde edilir.

Bu işlem dört temel bileşenin koordineli çalışmasına dayanır: kompresör, kondansatör, kısma cihazı ve buharlaştırıcı.

Modern endüstriyel üretim için önemli bir teknoloji olarak, endüstriyel soğutma suyu soğutucuları gıda işleme, kimyasal sentez ve biyofarmasötikler gibi modern endüstriyel alanlarda yaygın olarak kullanılmaktadır. Üretim süreçlerinin istikrarını sağlarlar, ürün kalitesini artırır ve enerji verimliliğini artırırlar.

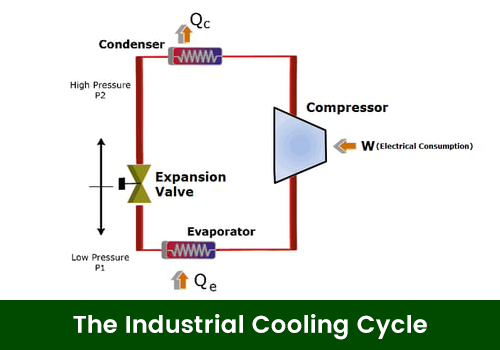

Şekil 1 : Endüstriyel soğutma döngüsü

Çekirdek Bileşen Analizi

I. Kompresör

Kompresör, yoğunluğunu artırmak için gaz soğutucu akışkanın sıkıştırılmasından ve ısıtılmasından sorumlu soğutma sisteminin kalbidir. Etkili soğutma elde etmek için, soğutucunun sıcaklığı, ısıyı serbest bırakmak için kondansatördeki (hava veya su gibi) soğutma ortamından daha yüksek olmalıdır. Aynı zamanda, kompresör soğutucu alanın dolaşımını kapalı sistem içinde çalıştırır. Endüstriyel soğutmada kullanılan yaygın kompresör tipleri arasında vida, piston, santrifüj ve kaydırma tipleri, kaydırma ve vida kompresörleri en yaygın olanıdır. Vida kompresörleri büyük ölçekli kimyasal, işleme ve su soğutmalı klima uygulamaları için uygundur.

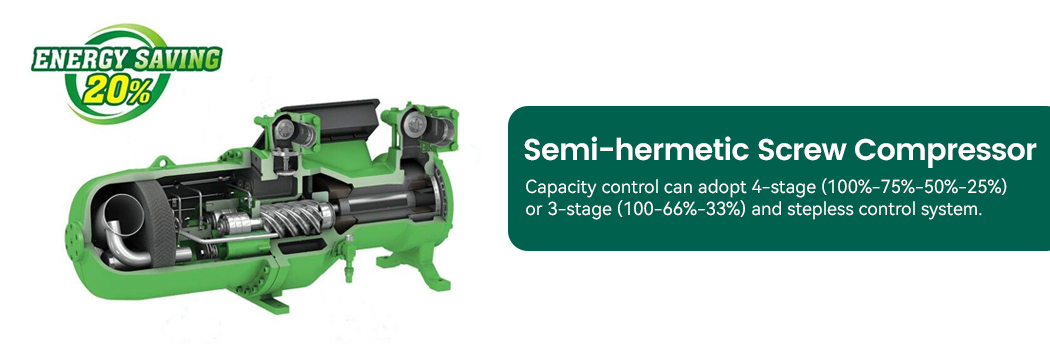

Şekil 2: Yarı sarmal vida kompresörü

İi. Kondansatör

Kondenser, bir soğutma ortamı (hava veya su gibi) ile ısı değiştirerek, soğutucudan ısıyı çıkararak yüksek sıcaklık, yüksek basınçlı soğutucu akışkan buharını sıvı bir duruma soğutan ve yoğunlaştıran anahtar bileşendir.

(1) YANLIDIRLI KONDENSER

Fined kondansatör, havayı kondansatör bobinleri üzerinden akmaya zorlamak için fanları kullanır ve ısıyı soğutucudan çevreleyen ortama dağıtır. Basit bir yapıya, düşük su tüketimine sahiptir ve özellikle suyun az olduğu yerlerde dış mekan kullanımına uygundur.

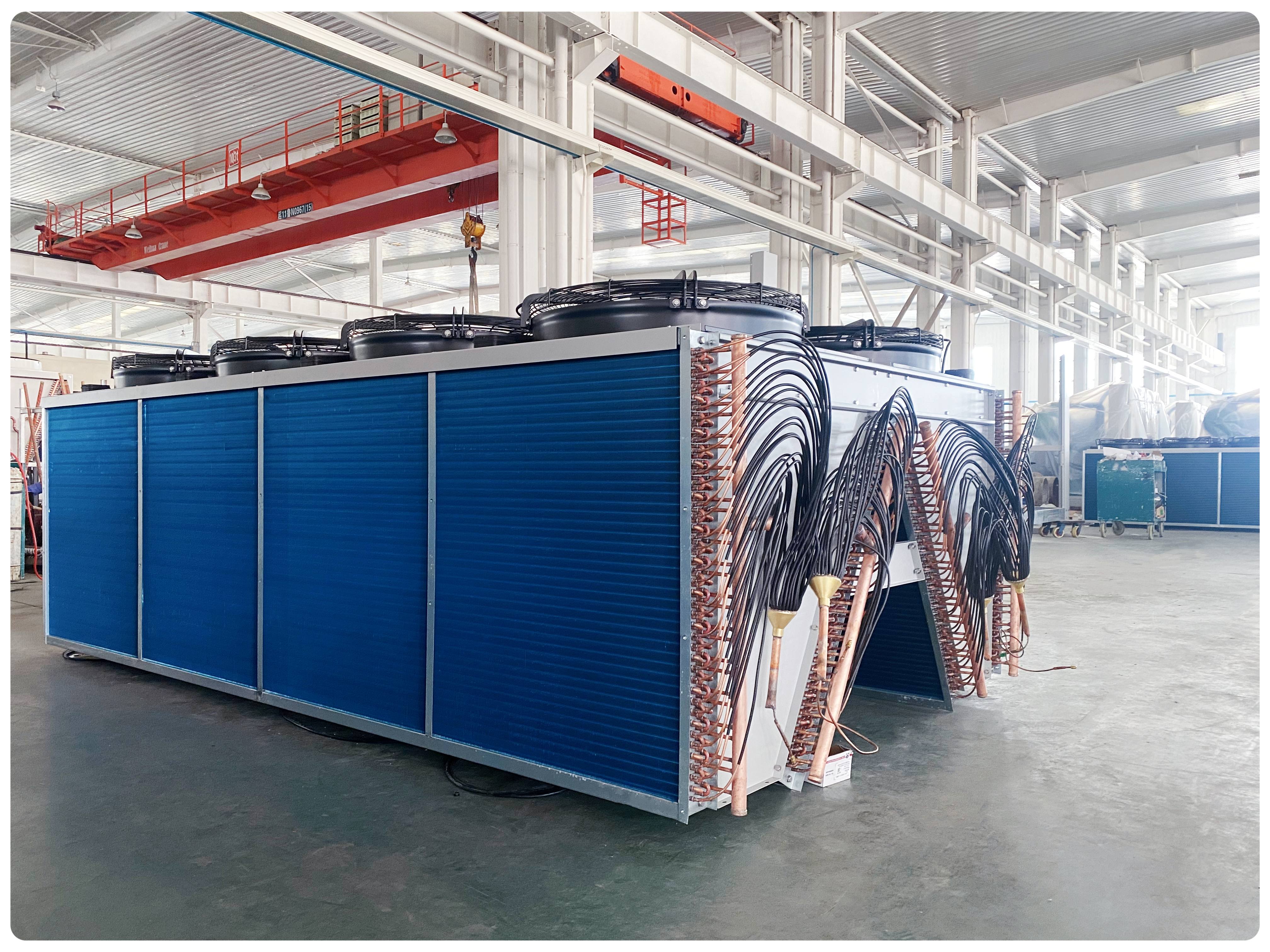

Şekil 3: Binlenmiş kondansatör

(2) Kabuk ve T ube Kondenser

Kabuk ve tüp kondansatörü suyu soğutma ortamı olarak kullanır. Soğutucu akışkan kondansatör tüplerinin içine akar ve ısı tüp duvarlarından soğutma suyuna aktarılır. Hava soğutmalı kondansatörlerle karşılaştırıldığında, su soğutmalı kondansatörler yüksek sıcaklık ortamlarında daha verimlidir, daha düşük yoğuşma sıcaklıkları elde eder ve böylece soğutma sisteminin genel performansını arttırır.

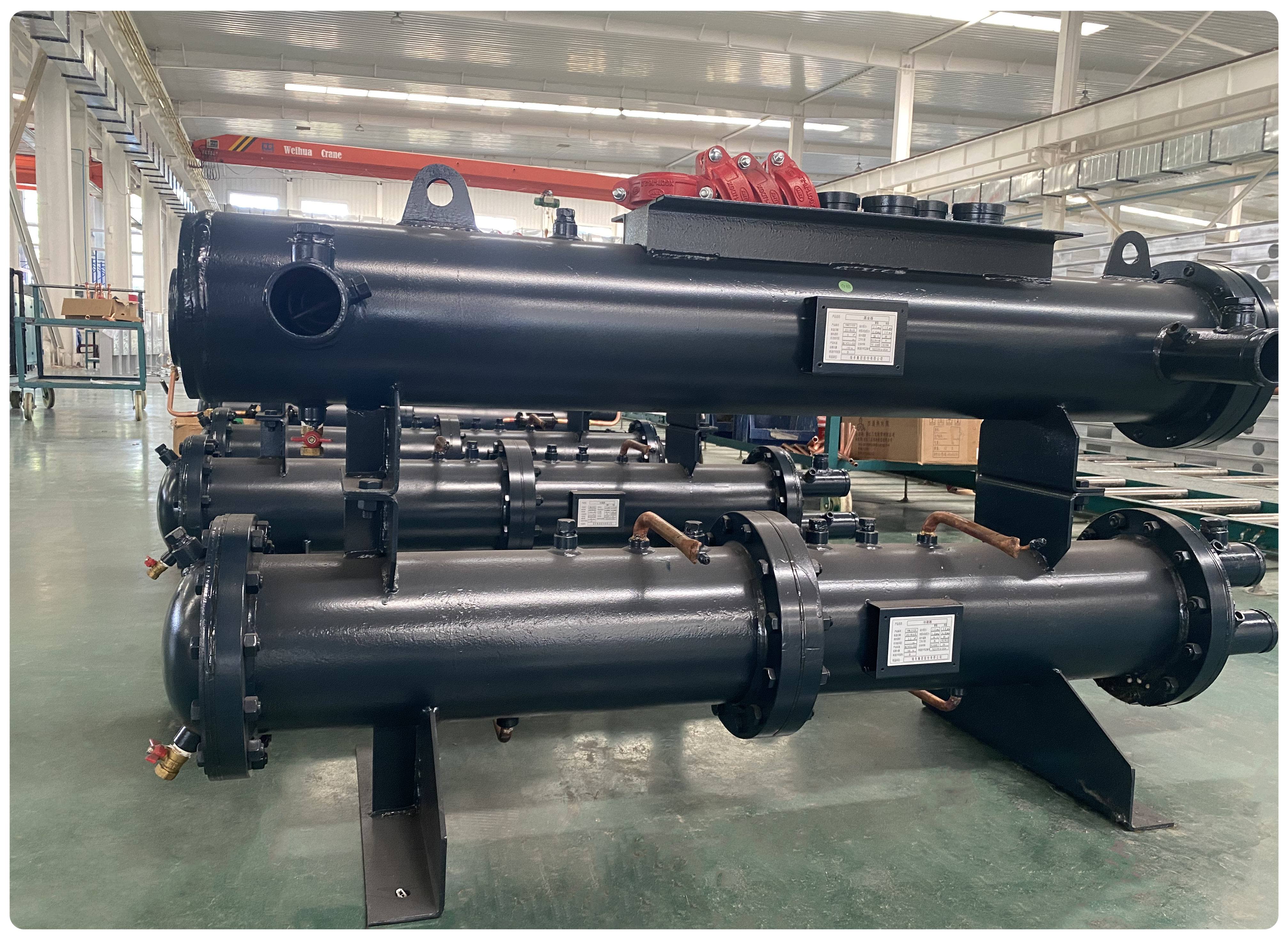

Şekil 4: Kabuk ve tüp kondansatörü

III. Buharlaştırıcı

Evaporatör, sıvı soğutucunun ısıyı emdiği ve buharlaştığı ve gerçek soğutma görevini gerçekleştirdiği soğutma sisteminin çekirdek bir bileşenidir. Profesyonel bir HVAC tasarım ve imalat şirketi olarak Ruidong Group, iyi bilinen marka kompresörleri ile donatılmış kendi markası altında yüksek kaliteli kondenserler ve evaporatörler sunmaktadır. Hammadde kontrolünden ürün üretimine kadar şirket, çeşitli endüstriyel soğutma ortamlarının ihtiyaçlarını karşılamak için birimlerin kalitesini kesinlikle sağlar.

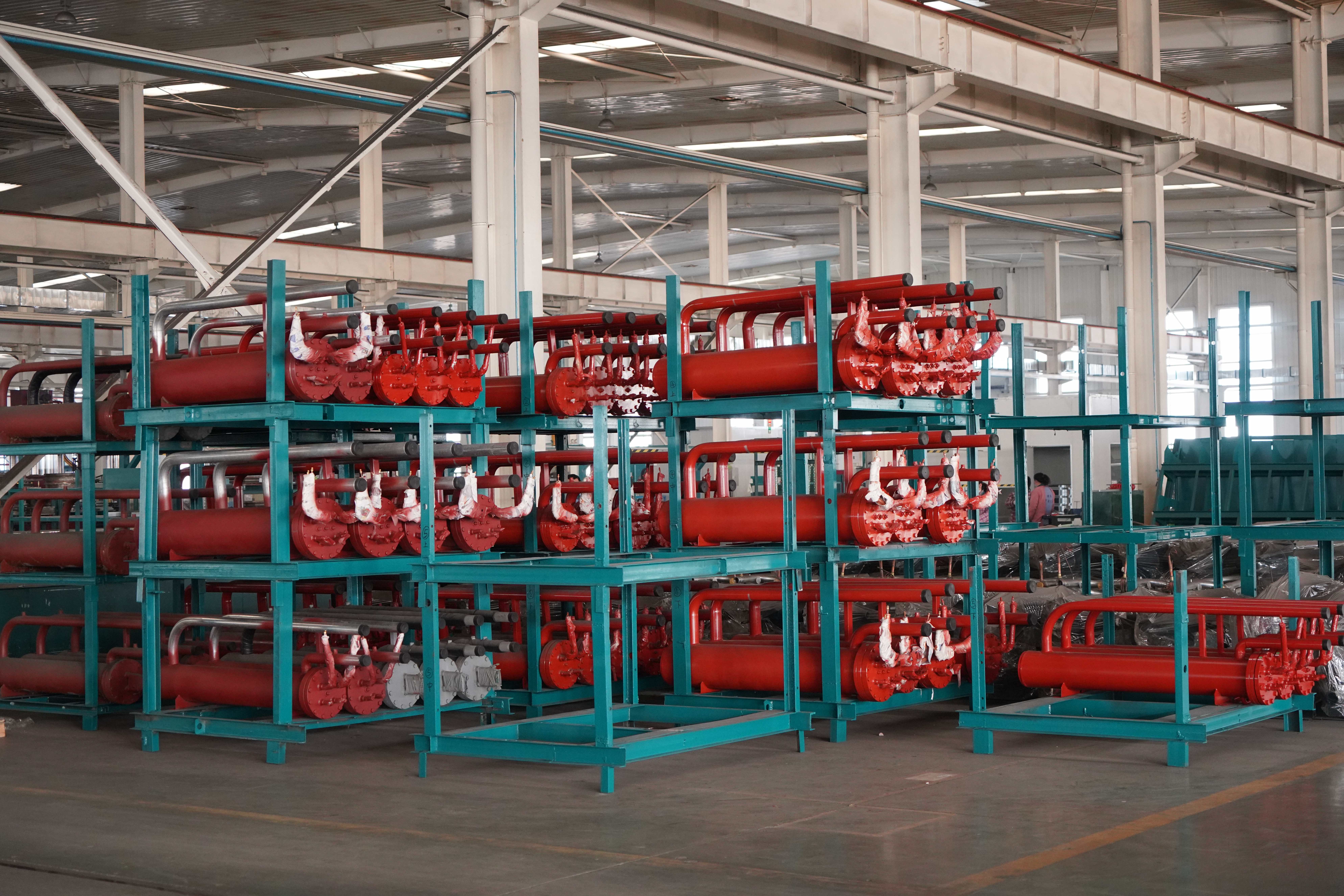

Şekil 5: Isı değiştirici envanteri

Şekil 6: Kabuk ve Tüp Kondenseri/Evaporatör Üretim Hattı

IV. Genişleme Valfına Genel Bakış

Genişleme valfi, soğutma döngüsünde anahtar bir bileşendir. Ana işlevleri, soğutucu akış hızını, evaporatörün 'kaynama ' talebini karşılamak ve yüksek basınçlı taraf (kompresör ve kondansatör) ile düşük basınçlı taraf (buharlaştırıcı) arasındaki geçişi kolaylaştırmak için soğutucu basıncını azaltmaktır.

(1) Termal Genişleme Valfi

Endüstriyel soğutmada yaygın olarak kullanılan termal genleşme valfi, aşırı ısınmayı korumak için bir algılama ampulü yoluyla evaporatördeki sıcaklık ve basınç değişikliklerini tespit ederek soğutucu akışını otomatik olarak ayarlar. Uygun kurulum ve kalibrasyon anormal soğutucu akışını önleyebilir.

(2) Elektronik Genişleme Valfi

Elektronik genişletme valfi, sensörler ve kontrolörler aracılığıyla sistem parametrelerini izler ve soğutucu akışını gerçek zamanlı verilere göre tam olarak kontrol eder. Önemli yük varyasyonlarına sahip uygulamalar için uygundur, ancak kararlı bir güç kaynağı ve elektronik bileşenlerin düzenli olarak bakımını gerektirir.

Seçilen genişleme valfinin türüne bakılmaksızın, temel amaç, kararlı sistem çalışmasını sürdürürken evaporatörde etkili soğutucu genişleme ve ısı emilimini sağlamaktır. Ruidong Group, belirli ihtiyaçlara ve sistem özelliklerine dayalı en uygun kısma cihazını önerebilir ve teknik destek ve bakım önerileri sağlayabilir.

Diğer önemli bileşenler

I. Soğutucu akışkanlar

Soğutucu akışkanlar, soğutma sistemlerinde ısı transferi için medyadır. Sıcaklık ve basınçtaki değişikliklerle sıvı ve gaz halleri arasında dolaşırlar, soğutmayı elde etmek için ısıyı emer ve serbest bırakırlar. Ruidong Group genellikle daha güvenli ve çevre dostu olan R22, R134A, R410A ve R407C gibi soğutucu akışkanları kullanır.

İi. Basınç kontrolü

Basınç seviyelerini izlemek için basınç sensörleri ve kontrolörler soğutma sistemine monte edilir. Ekipman hasarına veya güvenlik risklerine neden olabilecek aşırı basınçları önlemeye yardımcı olurlar. Basınç kontrolü ayrıca soğutucunun optimal basınç aralığı içinde çalışmasını, sistem performansını ve verimliliğini artırmasını sağlar.

III. Güvenlik kontrolü

Yüksek basınçlı anahtarlar, düşük basınçlı anahtarlar, aşırı yük koruyucuları ve güç koruyucuları gibi güvenlik kontrol cihazları, sistemi ve operatörleri potansiyel tehlikelerden korumak için tasarlanmıştır.

IV. Otomasyon ve İzleme

Kontrol programları, optimum kontrol mantığını elde etmek için gerçek çalışma koşullarına dayalı esnek parametre ayarlamalarına izin veren Siemens programlama yazılımı kullanır. Bu, ünitenin verimli ve enerji tasarrufu sağlayan çalışmasını sağlar. Mikrobilgisayar denetleyicileri ve elektrik bileşenleri, -15 arasında değişen ortam sıcaklıklarında sabit çalışma yeteneğine sahip iyi bilinen markalardandır. ° C ila 55 ° C Kapsamlı otomatik kontrol fonksiyonlarına sahiptirler ve uzaktan kumanda için RS-232/RS-485 arayüz ile donatılmıştır.

Soğutma döngüsünün temel çalışma prensibi aynıdır, ancak endüstriyel proses soğutma sistemlerindeki bileşenlerin seçimi, kurulumu ve bakımı sistem performansı için çok önemlidir. Kompresörleri, kondenserleri, buharlaştırıcıları, genişleme vanalarını ve kontrol sistemlerini optimize etmek verimliliği artırabilir, enerji tüketimini azaltabilir ve kalite ve güvenliği sağlayabilir.

Endüstriyel soğutucular, enerji üretimi, deniz, yiyecek ve içecek, petrokimya, petrol ve gaz, veri işleme ve bölge soğutma gibi endüstrilerde yaygın olarak kullanılmaktadır. Endüstriyel uygulamalarda soğutma talebinin artmasıyla, katı standartları karşılayan özelleştirilmiş sistemler eğilim haline gelmektedir. Bu sistemler dikkatli bir tasarım ve uygulama gerektirir.

Ruidong Group, çeşitli endüstriler için verimli, enerji tasarrufu sağlayan ve çevre dostu soğutma sistemleri tasarlayan kapsamlı HVAC hizmetleri sunmaktadır. Daha fazla bilgi için bizimle iletişime geçin.

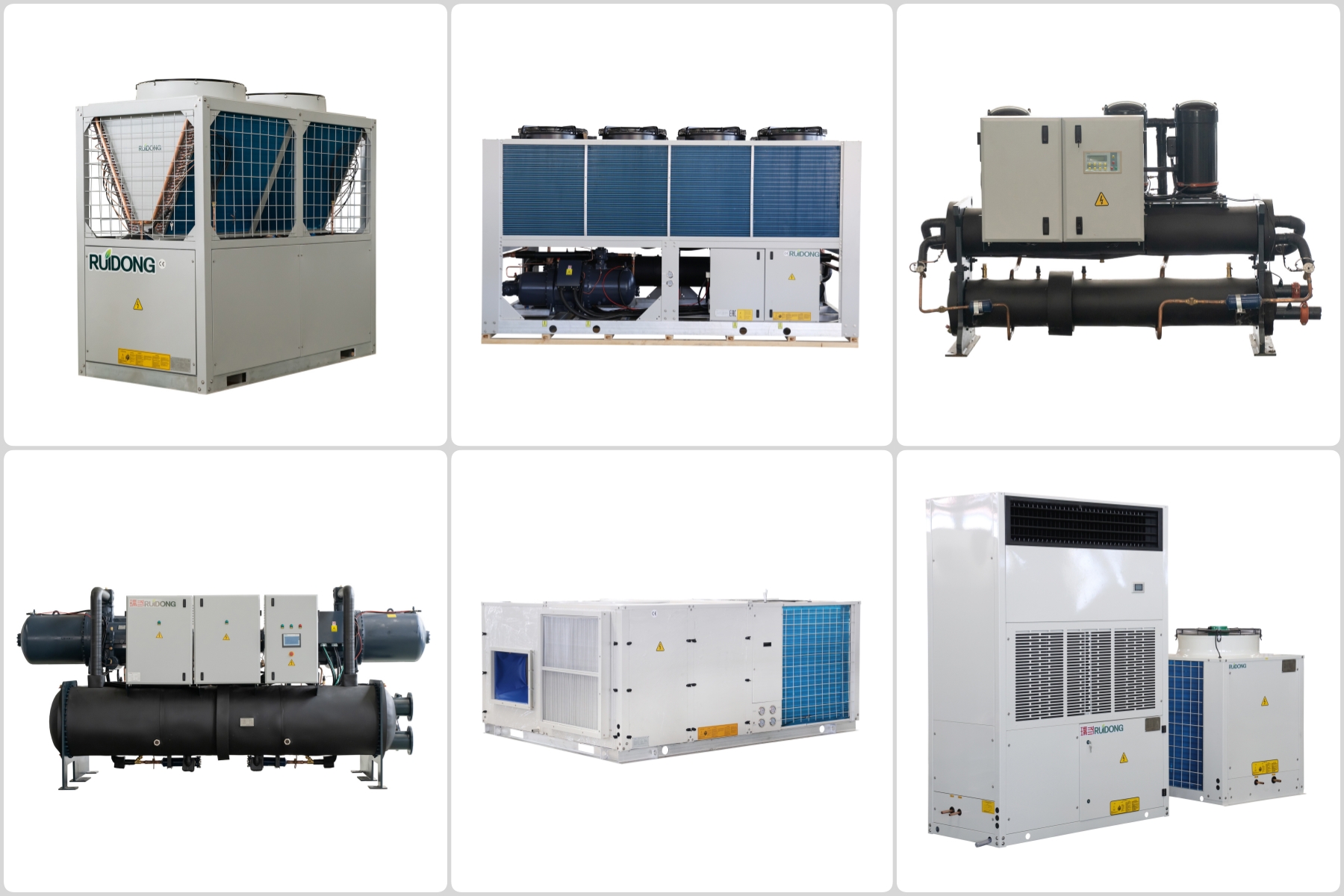

Şekil 7: Endüstriyel Chiller ve Ticari Klima Serisi
