Hava taşıma üniteleri (AHUS) klima sistemlerinin temel ekipmanıdır. Farklı uygulama senaryolarına göre havayı soğutabilir, ısıtabilir, nemlendirebilir ve filtreleyebilir ve çeşitli kamu ve ticari alanlarda yaygın olarak kullanılır. Ahus esas olarak dört tipte sınıflandırılır: tavana monte, jet tipi, yatay ve dikey. Temel işlevleri tutarlı olsa da, sınıflandırma esasen kurulum alanının işlevsel gereksinimlerle eşleştirilmesine dayanmaktadır.
Bu belge, kullanıcı seçimi ve uygulaması için bir referans olarak hizmet veren AHU sınıflandırmaları, çekirdek yapılandırmalar, çalışma parametreleri, performans avantajları ve uygulama senaryolarının ayrıntılı bir açıklamasını sunar.
1. Kurulum yöntemi

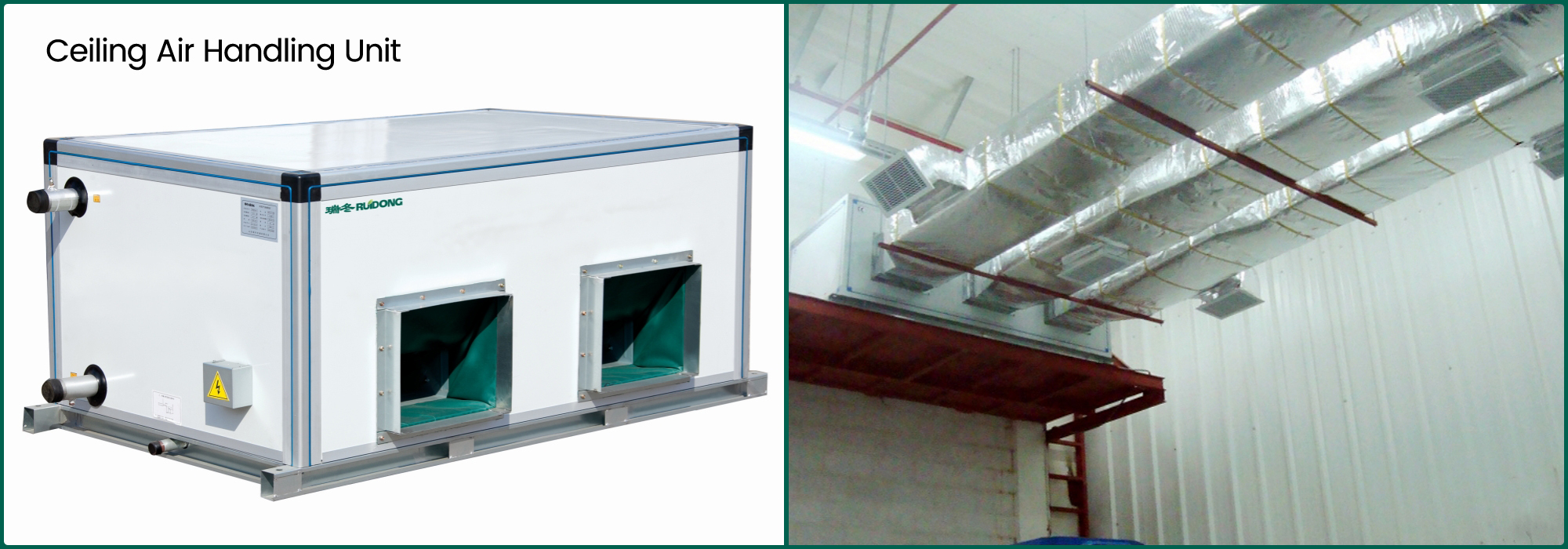

Tavan - monte hava taşıma üniteleri bir kaldırma kurulum tasarımı benimser. Kompakt bir yapıya ve küçük boyuta sahiptir, zemin alanı kaplamaz ve sadece özel kaldırma braketleri kullanılarak bina tavanının içinde sabitlenmesi gerekir (tavan yük taşıma kapasitesinin birim ağırlığının en az 1,2 katı olduğundan emin olun).
Kurulum sırasında yeterli bakım alanının ayrılması gerekir (genellikle ünite çevresinde 300-500 mm). Tavan içi, çalışma sırasında ısı birikmesini önlemek için iyi havalandırılmalıdır. Ünitenin giriş ve çıkış kanallarının, hava geçirmezliğini sağlamak ve hava sızıntısını azaltmak için tavan içindeki kanal sistemine doğru bir şekilde bağlanması gerekir.
2. Hava besleme mesafesi
Kompakt boyutu ve ılımlı fan gücü ve basıncı nedeniyle, hava besleme mesafesi tipik olarak 7.5 metre 40 . Bu tip birim kısa mesafeli hava temini için uygundur ve genellikle küçük alanlarda (örneğin, küçük ofisler, toplantı odaları, otel konuk odaları) kesin hava tedavisi sağlamak için yerel iç mekan hava kanalları veya hava difüzörleri ile kullanılır, bu da uzun mesafeli hava kaynağının neden olduğu artan hava direnci, enerji tüketimi ve sıcaklık kaybını önler.
3. Temel avantajlar ve uygulama senaryoları
Ana avantajı, zemin alanından tasarruf etmek ve özellikle sınırlı zemin alanına sahip alanlar için uygun olan esnek kurulum sunmaktır.
Uygulanabilir senaryolar arasında otel konuk odaları, küçük ofisler, hastane servisleri, kütüphane okuma odaları ve diğer küçük veya merkezi olmayan hava tedavi alanları bulunmaktadır.
1. Kurulum yöntemi

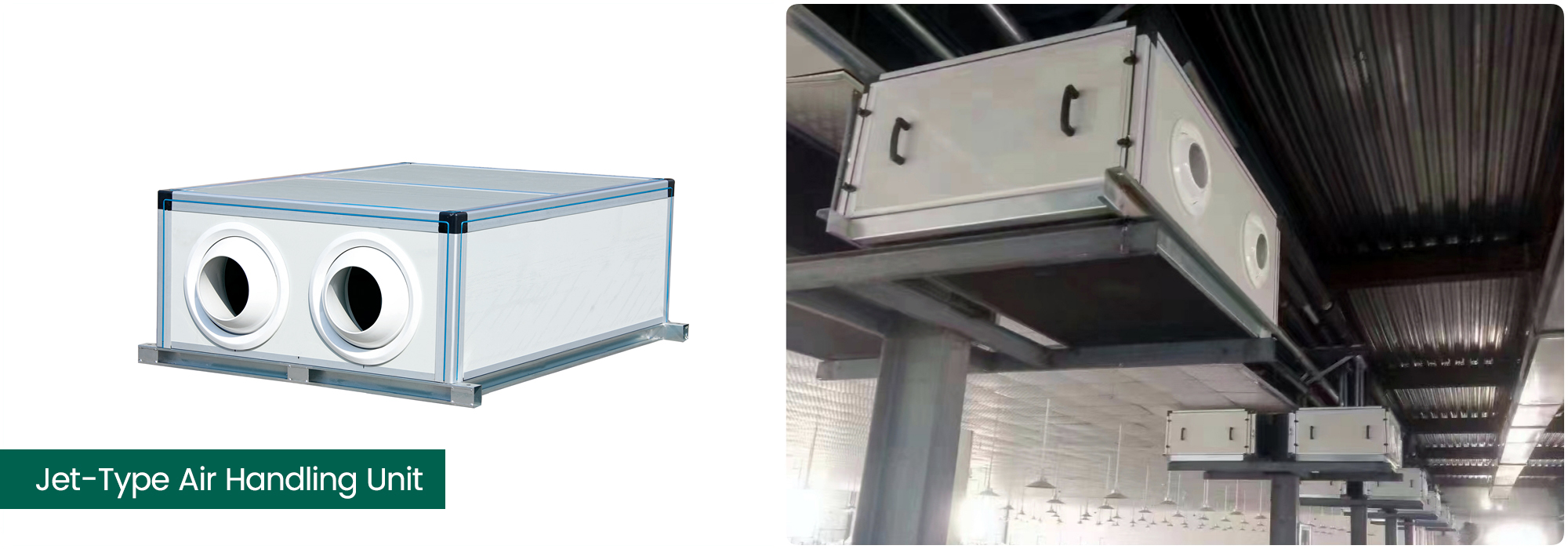

Jet Ahus iki şekilde monte edilebilir: tavan ve zemin duruşu. Tavan kurulumu tavan ahusuna benzer, ancak birim gövde özel bir jet hava çıkışı ile donatılmıştır. Zemin montaj formu, ünitenin düz bir zemin alanına yerleştirilmesini gerektirir (titreşimi azaltmak için kauçuk yastık gibi bir sönümleme pediyle) veya kolay temizlik ve bakım için zeminin 100-200 mm yüksekliğinde.
Kurulum sırasında, jet hava çıkışının yönüne dikkat edilmelidir. açı iç mekan boşluk düzenine göre ayarlanmalıdır Jet hava akışının hedef alanı kaplayabilmesini sağlamak için Aynı zamanda, titreşimin hava kanalı üzerindeki etkisini azaltmak ve kararlı hava beslemesini sağlamak için ünite ve hava kanalı arasındaki bağlantı için esnek borular kullanılmalıdır. (0 - 30 ° açı ayarı elde edilebilir).
2. Hava besleme mesafesi
Jet Ahus'un temel avantajı uzun mesafeli hava teminidir. Özel jet hava akışı teknolojisini kullanarak, yüksek basınçlı hava akışı, hava direncinin üstesinden gelen ve 20-50 metre hava besleme mesafelerine izin veren bir jet etkisi yaratır ve bazı büyük modeller 60 metreden fazla ulaşır. Bu birimler karmaşık kanal sistemleri gerektirmez ve koşullu hava doğrudan jet nozulları yoluyla sağlayarak kanal yatırımını ve direnç kayıplarını azaltır.
3. Temel avantajlar ve uygulama senaryoları
Avantajlar arasında uzun hava besleme mesafesi, tek tip hava akışı dağılımı ve düşük kanallar, kurulum maliyetlerini düşürme ve boşluk kullanımını içerir.

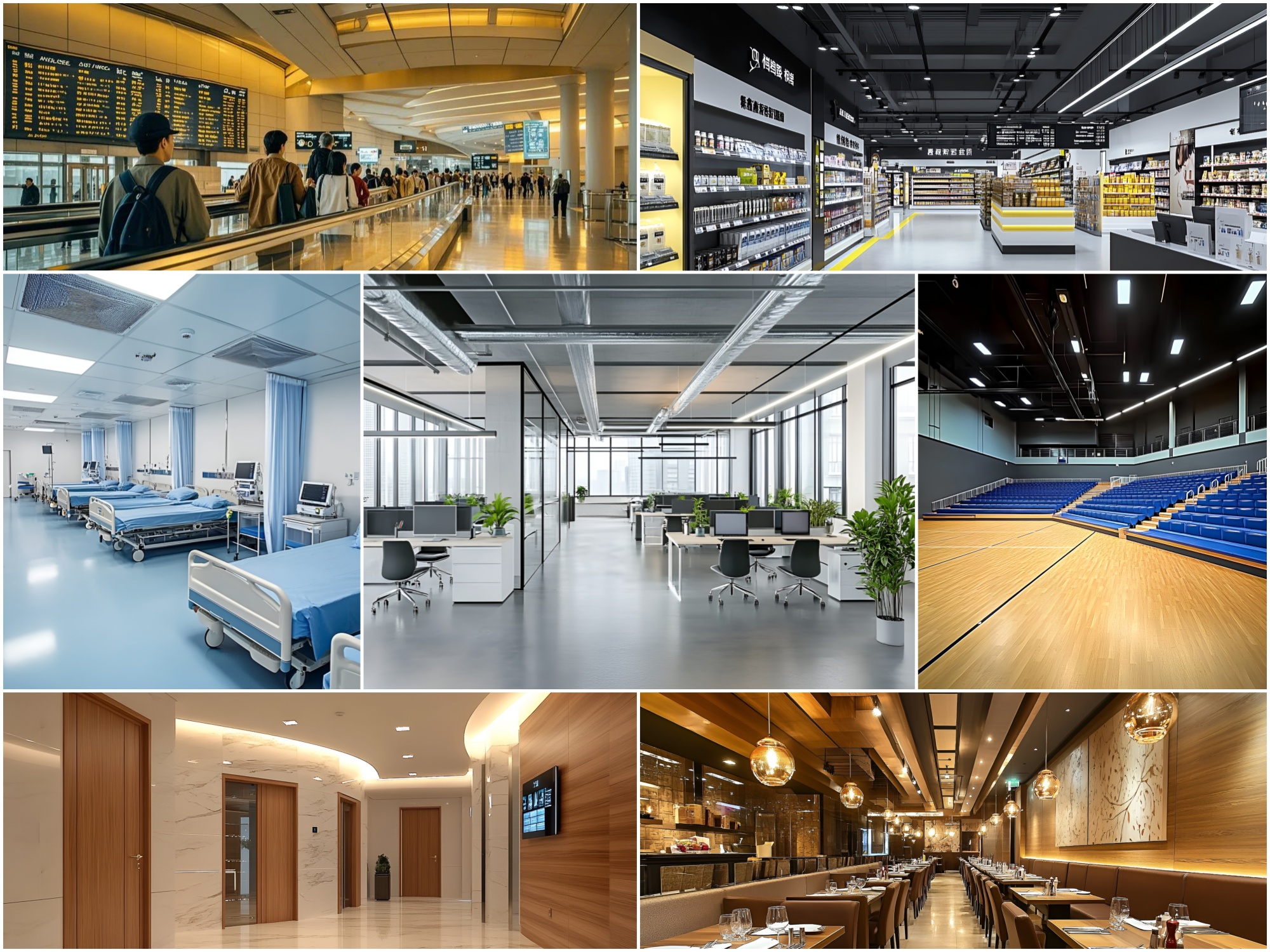

Uygulanabilir senaryolar arasında büyük alışveriş merkezleri, süpermarketler, spor salonu, sergi salonları ve tren istasyonu bekleme salonları - büyük, yüksek tavanlı alanlar (tipik olarak ≥ 4 metre) verimli hava dolaşımı ve sıcaklık kontrolü gerektirir.
1. Kurulum yöntemi
Yatay AHU'lar yatay bir düzende zemine kurulur. Kararlı çalışma sağlamak için düz bir yüzeye (çimento seviyesi veya çelik taban ile) yerleştirilmeleri gerekir.
Birimler boyut olarak özelleştirilebilir ve tipik olarak modülerdir, farklı bölümlerin (örn. Filtre, soğutma, ısıtma, nemlendirme) kombinasyonuna izin verir. Kanal bağlantıları genellikle hava geçirmezliği sağlamak için sızdırmazlık contaları (örn. Sıcaklığa dayanıklı kauçuk) ile flanşlar kullanır. Yeterli bakım alanı ayrılmalıdır ( her iki tarafta 500 - 800 mm, üstte 400 - 600 mm).
2. Hava besleme mesafesi
Daha büyük fan gücü ve daha yüksek basınç ve uygun kanal tasarımı ile eşleşen hava besleme mesafesi ulaşabilir 27 metreye 55 . Bu birimler orta ila uzun mesafeli hava temini için uygundur ve koşullu havayı birden fazla odaya veya kararlı hava akışı ve yüksek sıcaklık kontrol doğruluğu ( olan geniş alanlara dağıtabilir .± 1° C)
3. Temel avantajlar ve uygulama senaryoları
Avantajlar arasında geniş bir hava akışı aralığı (ruidong yatay ahus: 2000 - 50000 m ³ /s), tam fonksiyonel bölümler ve yüksek ısı değişim verimliliği, karmaşık hava işlem ihtiyaçlarını karşılamaktadır.
Uygulanabilir senaryolar arasında büyük ofisler, otel lobileri, hastane ayakta tedavi binaları, kütüphane salonları ve orta ila büyük merkezi hava arıtma alanları alışveriş merkezi zeminleri bulunmaktadır.
1. Kurulum yöntemi

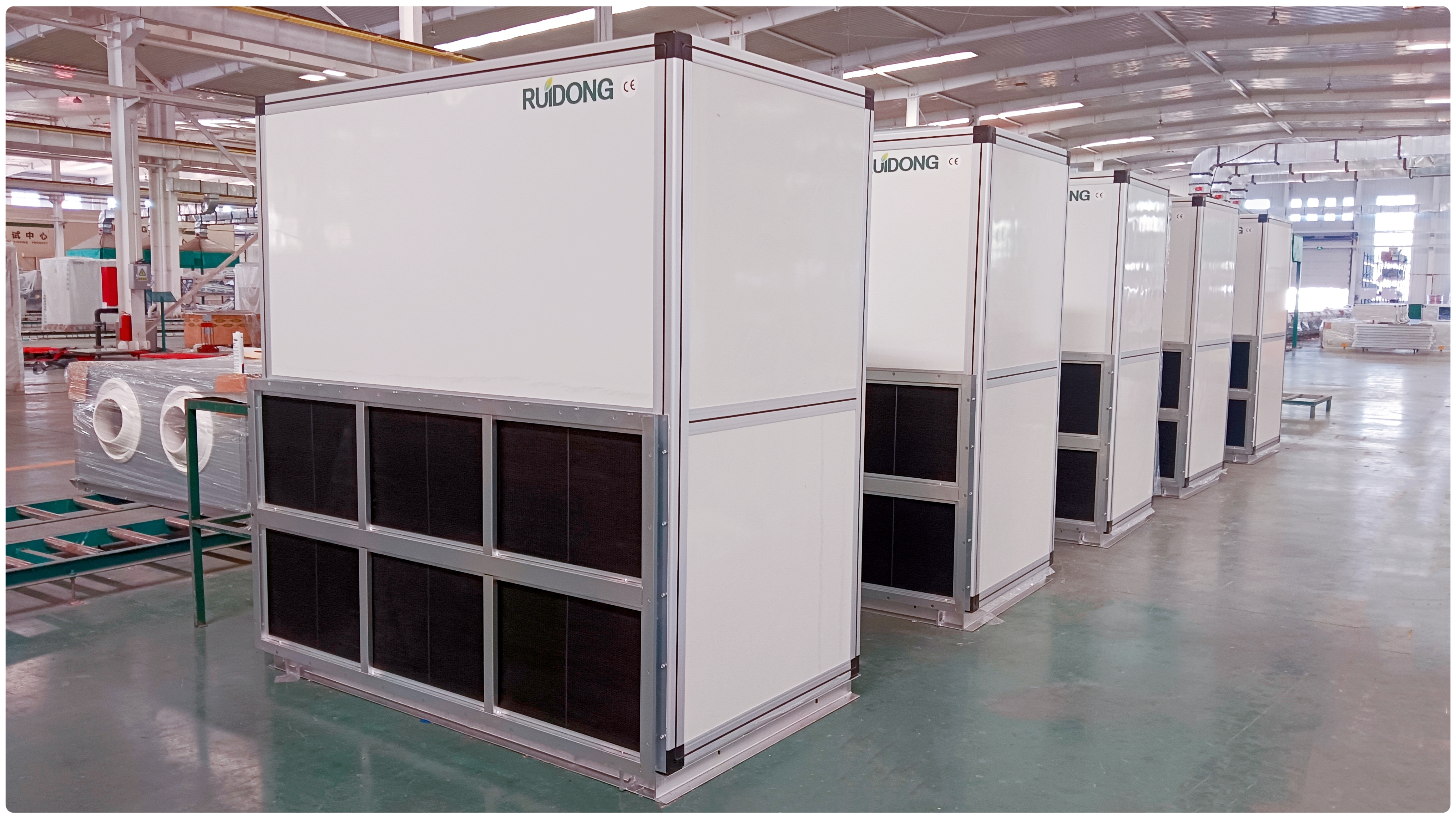

Dikey ahus, köşelere (1/3 ila 1/2 yatay ünitelerin) köşeler, ekipman odaları veya koridor kenarları gibi dar alanlara uygun küçük bir ayak izi (1/3 ila 1/2 yatay birimler) işgal eder. Ünite, ile düz bir yüzeye yerleştirilmelidir .titreşimi önlemek için seviyelendirme için ayarlanabilir ayaklar (50 - 100 mm)
Hava girişi ve çıkış talimatları esnektir - yan giriş/üst çıkış veya alt çıkış - site gereksinimlerine bağlı olarak. Kanallar sızıntıyı önlemek için flanşlı contalarla bağlanır. Bakım kapıları ön veya yanda bulunur ve sadece 200 - 300 mm üst boşluk gerektirir.
2. Hava besleme mesafesi
Hava besleme mesafesi tavana monte ve yatay tipler arasında, tipik olarak 275 5metre. Daha uzun yapı ve daha yüksek fan yerleşimi nedeniyle, hava akışı, orta ölçekli alanlar için uygun olan orta düzey alanları etkili bir şekilde kaplamak için çıkış tasarımları (örn. Çift katmanlı panjurlar, difüzörler) kullanılarak optimize edilebilir.
3. Temel avantajlar ve uygulama senaryoları
Avantajlar arasında küçük ayak izi, esnek kurulum ve tam işlevsellik, sınırlı alanda yüksek hava akışı tedavisini sağlayan.
Uygulanabilir senaryolar arasında otel koridorlarının yanındaki ekipman odaları, küçük alışveriş merkezlerindeki yardımcı alanlar, hastane koridorları ve kiler veya ofis binalarındaki tuvaletlerin yakınındaki alanlar bulunmaktadır.
1. Nemlendirme ve filtrasyon konfigürasyonu
(1) Nemlendirme Fonksiyonu: Birim boyutunu değiştirmeden ıslak bir film nemlendirme modülü eklenebilir. Doğal buharlaşmayı kullanır, beyaz sis üretmez ve iç mekan ihtiyaçlarına göre nemi otomatik olarak ayarlar (özellikle birim hava hacmine göre eşleşir).
(2) Filtrasyon yapılandırması:
L Standart Filtre: Naylon örgü filtresi ile donatılmış geri dönüş hava girişi, 1-10 μm filtrasyon hassasiyetine sahip birincil filtre, büyük toz parçacıkları için etkili, temizlenmesi ve değiştirilmesi kolay.
L İsteğe bağlı filtre: Birincil panel filtresi (≥5.0 μm parçacıklar için% 40-60 verimlilik) seçilebilir. Daha yüksek temizlik için orta veya yüksek verimli filtreler mevcuttur.
2. Soğutma Bobin Satırı Seçenekleri
Soğutma (veya ısıtma) bobinleri 4 sıra, 6 sıralı ve 8 sıralı yapılandırmalarda mevcuttur:
L 4 - Sıra boruları: Düşük ısı değişim talebi, kompakt ve enerji tasarruflu küçük alan için uygun olan daha küçük ısı değişim alanı .
L 6 - Satır Boruları: Orta alan, ana akım konfigürasyon, çoğu soğutma/ısıtma ihtiyacı (örn. Ofisler, otel lobileri) için uygun, ısı değişim verimliliğini ve enerji tüketimini dengelemek.
L 8-Sıra boruları: en büyük alan, en yüksek verimlilik, yüksek ısı değişim talep senaryoları için uygun (örn. Soğuk iklimler, yüksek ısı ekipman odaları, yüksek sıcaklık/nem taze hava). Hava sıcaklığını hızlı bir şekilde ayarlayabilir ve iç mekan sıcaklığının stabilitesini sağlayabilir.
3. İşletim parametresi standartları
Hava taşıma üniteleri iki çalışma moduna ayrılmıştır: dönüş hava modu ve temiz hava modu:
Dönüş hava modu (esas olarak iç mekan hava, ≤% 30 temiz hava):
L Soğutma: Soğutulmuş su 7 ° C/12 ° C, Giriş Hava 27 ° C/19.5 ° C DB/WB, Soğutma Kapasitesi 10.5-377.9 kW.
L Isıtma: Sıcak su 60 ° C, giriş havası 21 ° C dB, ısıtma kapasitesi 17.2-619.8 kW.
Temiz hava modu (temiz hava modu (esas olarak açık havada temiz hava, yüksek oranda temiz hava ile, genellikle ≥% 70, hatta% 100 temiz hava):
L Soğutma: Soğutulmuş su 7 ° C/12 ° C, giriş havası 35 ° C/28 ° C DB/WB.
L Isıtma: Sıcak su 60 ° C, giriş havası 7 ° C dB.
1. Verimli Isı Değişimi: Ruidong Self'in Yüksek Kaliteli Yüzey Soğutucuları
Ruidong'un tescilli soğutma bobinleri, sıkı temas ve yüksek verimlilik için mekanik genişleme kullanılarak üretilen hidrofilik alüminyum yüzgeçlerle yüksek kaliteli bakır tüpler kullanır.
Bobinler sızıntılar için 2.0 MPa'da test edilir. 0.12 mm hidrofilik alüminyum folyo, su birikmesini ve korozyonunu önleyerek servis ömrünü uzatır.
2. Kararlı ve düşük gürültü işlemi
l Pürüzsüz, sessiz çalışma için dinamik ve statik denge testi olan çift inlet santrifüj fanları.
l Düşük vibrasyon tasarımı gürültü iletimini% 30'un üzerinde azaltır ve yapısal etkiyi önler.
l Uluslararası markalı rulmanlar uzun ömür ve düşük bakım sağlar.
3. Dayanıklı ve güvenli yapı
L termal köprü, yüksek mukavemet, hafif ve korozyona dayanıklı olmayan alüminyum alaşım çerçeve.
L Yüksek yoğunluklu poliüretan köpük yalıtımlı çift taraflı renkli çelik paneller yoğunlaşmayı ve enerji kaybını önler.
4. Kolay Bakım
l Kendi kendine sıkıcı erişim kapı kilitleri hava geçirmezliği sağlar ve filtre değiştirme veya bobin temizliği için hızlı erişim sağlar.
L CRAA sertifikalı, zorlu uygulamalar için güvenilir performans ve kalite sağladı.
Ruidong Group'u seçtiğiniz için teşekkür ederiz. Verimli, güvenilir ve enerji tasarrufu sağlayan hava taşıma çözümleri sunmaya kararlıyız. Ürün seçimi, sistem tasarımı veya kurulum sırasında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Özel ekibimiz uzman desteği sağlamaya ve rahat, sağlıklı ve sürdürülebilir bir kapalı ortam yaratmanıza yardımcı olmaya hazırdır.
