Artan aşırı hava olayları ve artan istihbarat talebi, klima sistemleri için ticari binaların temel ihtiyaçlarını dört ana yöne odakladı: yüksek verimlilik ve enerji tasarrufu, akıllı kontrol, senaryo özelleştirme ve yeşil ve düşük karbon. Bu ihtiyaçlar, bina türlerine, kullanım senaryolarına ve ortamlara göre özel olarak farklılaşmıştır. Örneğin, rahat bir ortam sağlamak için ofisler, hastaneler ve alışveriş merkezleri gibi farklı işlevlere göre hassas sıcaklık ve nem kontrolü elde etmek gerekir; Aynı zamanda, yolcu akışı ve mevsimlerin neden olduğu yük dalgalanmalarına uyum sağlayabilmeli ve aşırı hava ile başa çıkmak için dinamik ayar özelliklerine sahip olmalıdır.

Ana akım ticari klima birimleri arasında, çatı paketlenmiş birimleri benzersiz avantajları nedeniyle önemli bir konuma sahiptir.

Çatıdaki paketlenmiş bir ünite, kompresörler, kondenserler, buharlaştırıcılar ve fanlar gibi çekirdek bileşenleri tek bir gövdeye entegre eden ve doğrudan bir binanın çatısına monte edilen büyük ölçekli bir klima ekipmanıdır. Bölünmüş tip ticari klima üniteleri ile karşılaştırıldığında, sadece bina yapısı kısıtlamalarına uyum sağlamakla kalmayıp aynı zamanda iç mekan güzelliğini sağlayabilen fan bobinleri, hava elleri ve diğer ekipmanlarla birleştirilebilir. Chiller birimleri ile karşılaştırıldığında, kurulumu ve bakımı daha uygundur, bu da ilgili maliyetleri önemli ölçüde azaltabilir.

Şekil 1- Ruidong Çatı Paketlenmiş Birim Serisi 18kW-360kW

Ticari klima çatı paketli paketli birimlerin temel bileşenleri :

1. Soğutucu akışkanların (R410A, R407C, vb.) Sıkıştırılmasından ve soğutma döngüsünü kullanmaktan sorumlu klimanın 'kalp '.

2. Kondansatör: Isıyı dış hava ile değiştirir ve soğutucunun ısısını dışarıya (soğutma modunda) dağıtır.

3. Evaporatör: Hava soğutma ve nemlendirme (soğutma modu) veya ısıtma (ısıtma modu, elektrikli ısıtma veya ısı pompası fonksiyonu ile birleştirilmesi gereken) elde etmek için kapalı dönüş hava / temiz hava ile ısıyı değiştirir.

4 Fan sistemi: Tedarik fanları ve egzoz fanları dahil, muamele edilmiş havayı odaya göndermekten ve dönüş havası / temiz havanın bir kısmını yormaktan sorumludur. Bunlar arasında evaporatör fan motorları iki tipte gelir: santrifüj ve EC doğrudan tahrikli değişken frekans motorları.

(1) Santrifüj Motor: Santrifüj kuvvetin hareketinden nispeten geleneksel bir yapı ile hava akışını sağlar. Hava taşımacılığı sırasında yüksek basınç üretebilir ve uzun mesafeli hava temini gerektiren veya büyük sistem direnci gerektiren durumlar için uygundur. Motor hızı genellikle sabitlenir ve hava hacmi hava valfi vb. Ayarlanarak değiştirilir, böylece enerji tüketimi nispeten yüksektir.

(2) EC Direct - Drive Inverter Motoru: Elektronik komütasyon teknolojisini benimseme, değişken frekans hızı regülasyonunu doğrudan gerçekleştirebilir ve hava hacmini gerçek ihtiyaçlara göre doğru bir şekilde ayarlayabilir. Santrifüj motorlarla karşılaştırıldığında, daha yüksek enerji verimliliği oranı, daha düşük enerji tüketimi, daha düşük çalışma gürültüsü ve daha yüksek kontrol hassasiyetine sahiptir. Akıllı operasyon elde etmek için ünitenin kontrol sistemi ile sorunsuz bir şekilde bağlanabilir.

5. Filtre cihazı: yaygın olanlar, büyük toz, saç vb. Parçacıkları filtreleyebilen birincil filtreler içerir; ince toz ve bazı mikroorganizmalar yakalayabilen orta - verimlilik filtreleri; Hava temizliği için yüksek gereksinimleri olan ve PM2.5 gibi ince kirleticileri filtreleyebilen yüksek verimli filtreler (HEPA gibi); Bazıları ayrıca kokuları ve zararlı gazları emmek ve hava saflaştırma etkilerini iyileştirmek için aktif karbon filtrelerle donatılmıştır.

6. Kontrol Sistemi: Merkezi kontrol için diğer ekipmanlara bağlanabilen bir RS485 arayüzü ile donatılmıştır.

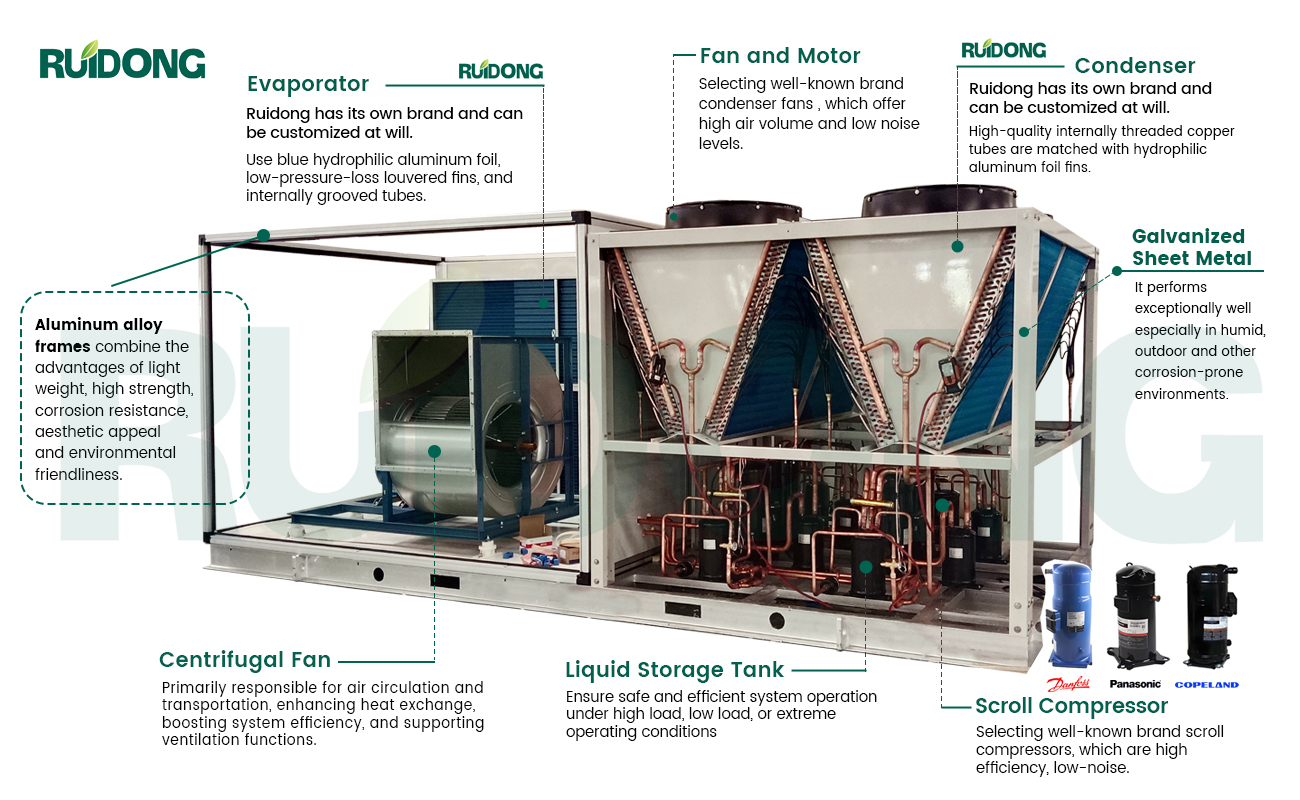

Şekil 2 - 260KW çatı katı paketlenmiş birim yapı diyagramı

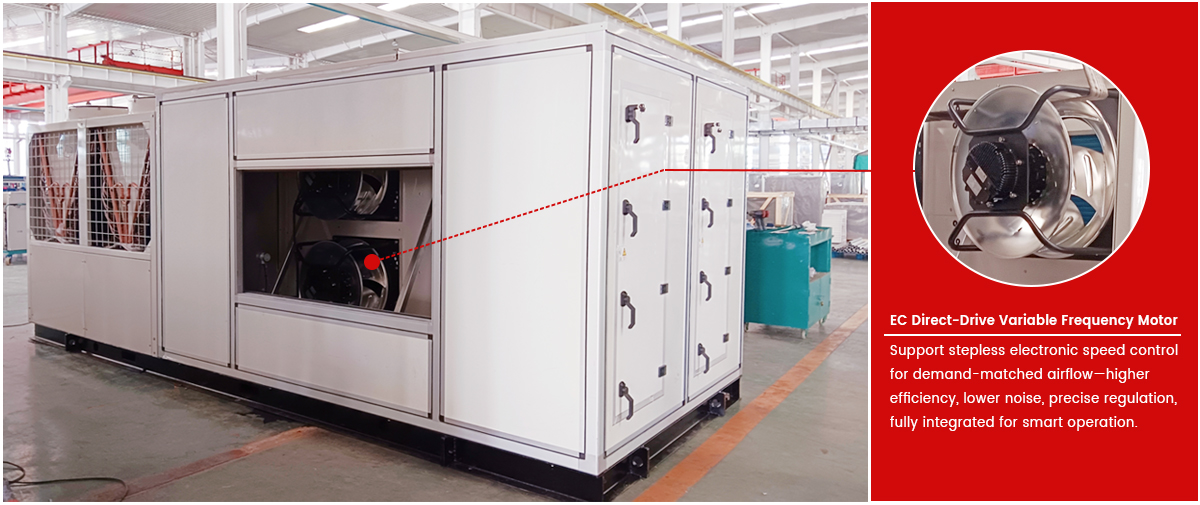

Şekil 3 - 260KW çatı katı paketlenmiş bir ünite EC doğrudan bağlantı inverter motoru ile donatılmış

Ticari klima çatı katı paketli birimlerin avantajları

1. Kapalı Alan Tasarrufu: Tüm bileşenler, özellikle sınırlı zemin yüksekliği veya kompakt düzeni olan binalar için uygun olan alışveriş merkezlerinin, ofislerinin vb. İç mekan kullanım alanını işgal etmeden çatıya monte edilir.

2. Uygun kurulum ve bakım: Entegre bir tasarımla, - On -Site kurulumu yalnızca hava kanallarının ve güç kaynaklarının bağlanmasını gerektirir ve inşaat süresi kısadır; Bakım sırasında odaya girmeye gerek yoktur ve operasyonlar doğrudan çatıda gerçekleştirilebilir ve kullanıcılara müdahaleyi azaltır.

3. Güçlü Uyarlanabilirlik: Tek bir ünite, farklı ölçeklerdeki ticari yerlerin ihtiyaçlarını karşılayabilen geniş bir soğutma / ısıtma kapasitesine sahiptir; Aynı zamanda, yük değişikliklerini esnek bir şekilde eşleştirmek için modüler kombinasyonu destekler.

4. Makul enerji tüketimi kontrolü: Birim, enerji tüketimini azaltmak için çalışma gücünü iç mekan yüküne göre ayarlayabilen frekans dönüşüm teknolojisi, ısı geri kazanım fonksiyonu vb. İle donatılabilir; Temiz havanın geri dönüşe oranı, enerji tasarrufu ve konforu dengeleyecek şekilde ayarlanabilir. Özellikle, EC Direct - Drive Inverter Motors kullanan birimler enerji tüketimi kontrolünde daha mükemmel performans gösterir.

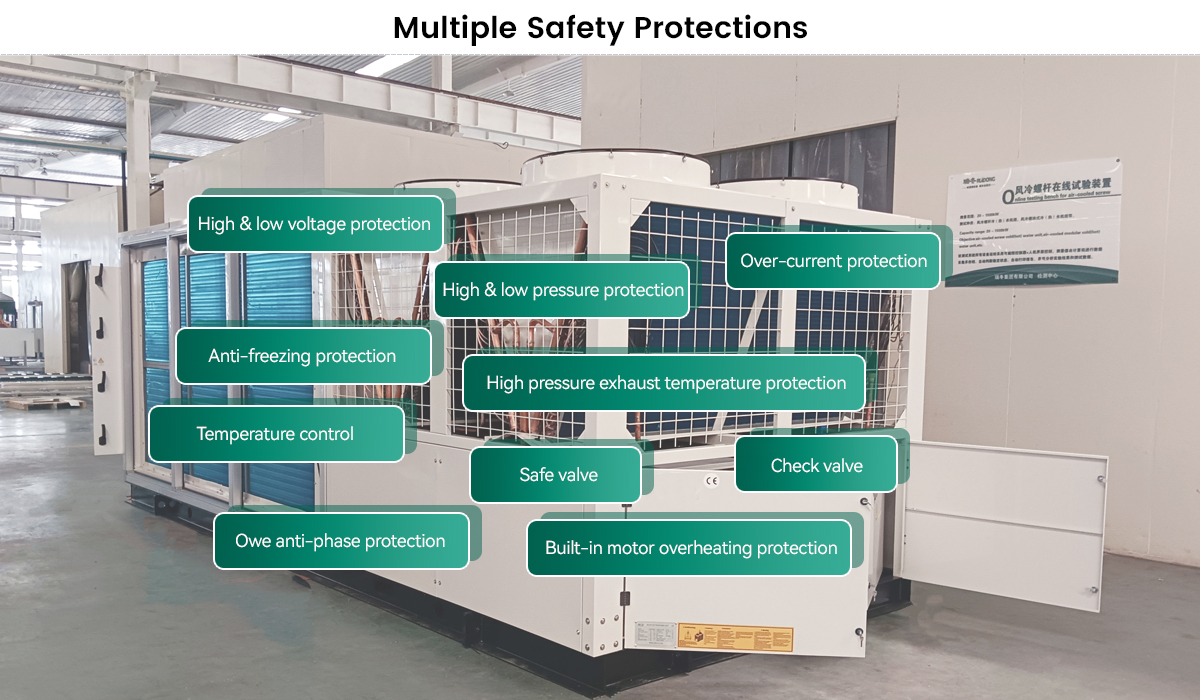

Şekil 4 - Çatıdaki paketlenmiş birimler için çoklu koruma

Ticari Klima Çatı Paketli Birimlerinin Tipik Uygulama Senaryoları

1. Büyük alışveriş merkezleri / süpermarketler: Açık alanlar ve yoğun yolcu akışı ile büyük soğutma kapasitesi ve temiz hava hacmi gerektirirler. Çatıdaki paketlenmiş üniteler merkezi olarak havayı işleyebilir ve tek tip hava temini için hava kanalları ile işbirliği yapabilir. Hava besleme mesafesi uzunsa ve sistem direnci büyükse, santrifüj motorlu birimler daha uygundur; Enerji tüketimi ve gürültü kontrolü için yüksek gereksinimler varsa, EC Direct - Drive Inverter motorları olan birimler daha iyidir.

2. Ofis Binaları / Ofis Kuleleri: Katmanlı veya imar kontrolü için yüksek bir talep vardır. Birden fazla ünite, ofis iç mekan alanını işgal etmeden farklı katların sıcaklık gereksinimlerini karşılamak için bağlanabilir. Bu tür yerler işletme gürültüsü ve enerji tüketimine daha duyarlıdır ve EC Direct - Drive Inverter motorlu birimler ihtiyaçları daha iyi karşılayabilir.

3. Oteller / catering yerleri: Soğutma, ısıtma ve havalandırma dikkate almanız gerekir. Bazı birimler, konuk odalarının ve ziyafet salonlarının konforunu artırabilecek nem kontrolünü destekler. Konuk odası alanı gürültü için yüksek gereksinimlere sahiptir, bu nedenle EC Direct - Drive Inverter motorları olan birimler daha uygulanabilir; Büyük hava besleme sistemi direncine sahip bazı büyük ziyafet salonları için, santrifüj motorlu birimler de iyi bir seçimdir.

4. Endüstriyel bitkiler / depolar: Bazı üretim atölyeleri veya depolar sabit bir sıcaklık ve nem ortamına (elektronik fabrikalar, gıda depoları gibi) ihtiyaç duyar. Çatıdaki paketlenmiş üniteler, hassas sıcaklık kontrolü elde etmek için hava kanallarıyla işbirliği yapabilir. Tesisin hava besleme mesafesine ve sistem direncine göre, karşılık gelen motor tiplerine sahip birimler seçilebilir.

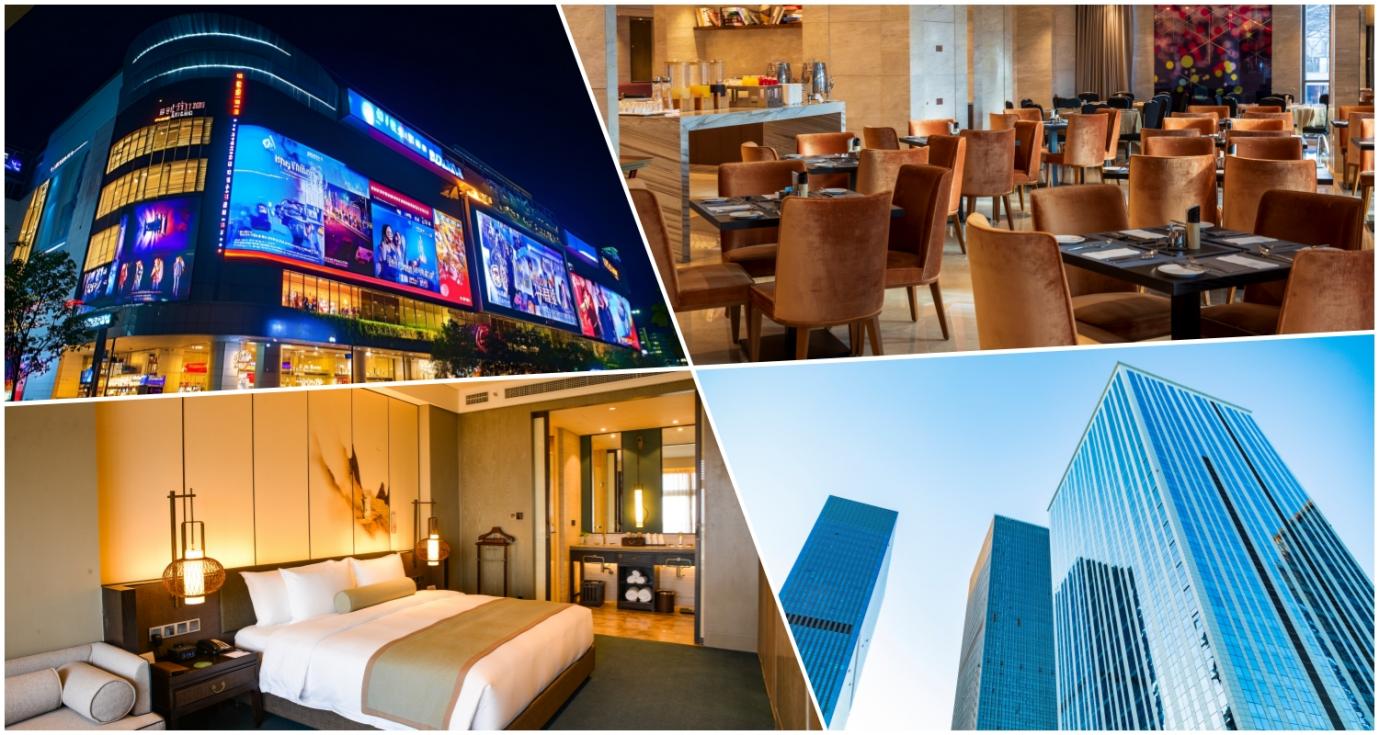

Şekil 5 - Kısmi uygulama senaryoları

2011 yılında kuruldu, Ruidong Group Co., Ltd. Tasarım, üretim, satış, kurulum ve bakım konusunda uzmanlaşmış merkezi klima ve havalandırma ekipmanlarında 14 yılı aşkın deneyime sahiptir. Yüksek kalite sağlamak için özelleştirilmiş hizmetler, T3 çalışma koşullarını karşılamak ve dünyaca ünlü kompresörler ve elektrik bileşenleri kullanıyoruz.

Daha fazla bilgi için web sitemizi ziyaret edin veya oradaki ayrıntılar aracılığıyla bizimle iletişime geçin.
