Su Soğutucu Soğutucu Birimleri ve Pompa İstasyonu Sistemleri-Enerji Verimli HVAC Çözümünüz

Su Soğutucu Soğutucu Birimleri ve Pompa İstasyonu Sistemleri-Enerji Verimli HVAC Çözümünüz

Ruidong Group, sorunları çözmeyi ve maliyet tasarrufunu en üst düzeye çıkarmayı amaçlayan müşterilerin ihtiyaçlarına öncelik verir. Son kullanıcılar ve projeler için hızlı ürün anlayışı, hızlı kurulum, daha iyi verimlilik ve düşük kurulum/çalışma maliyetleri sağlıyoruz.

Yeni Su Soğutucu Chiller ünitelerimizi ve Pompa İstasyonu Sistemlerimizi Keşfedin - Avantajları ve çalışma ilkeleri hakkında daha fazla bilgi edinin:

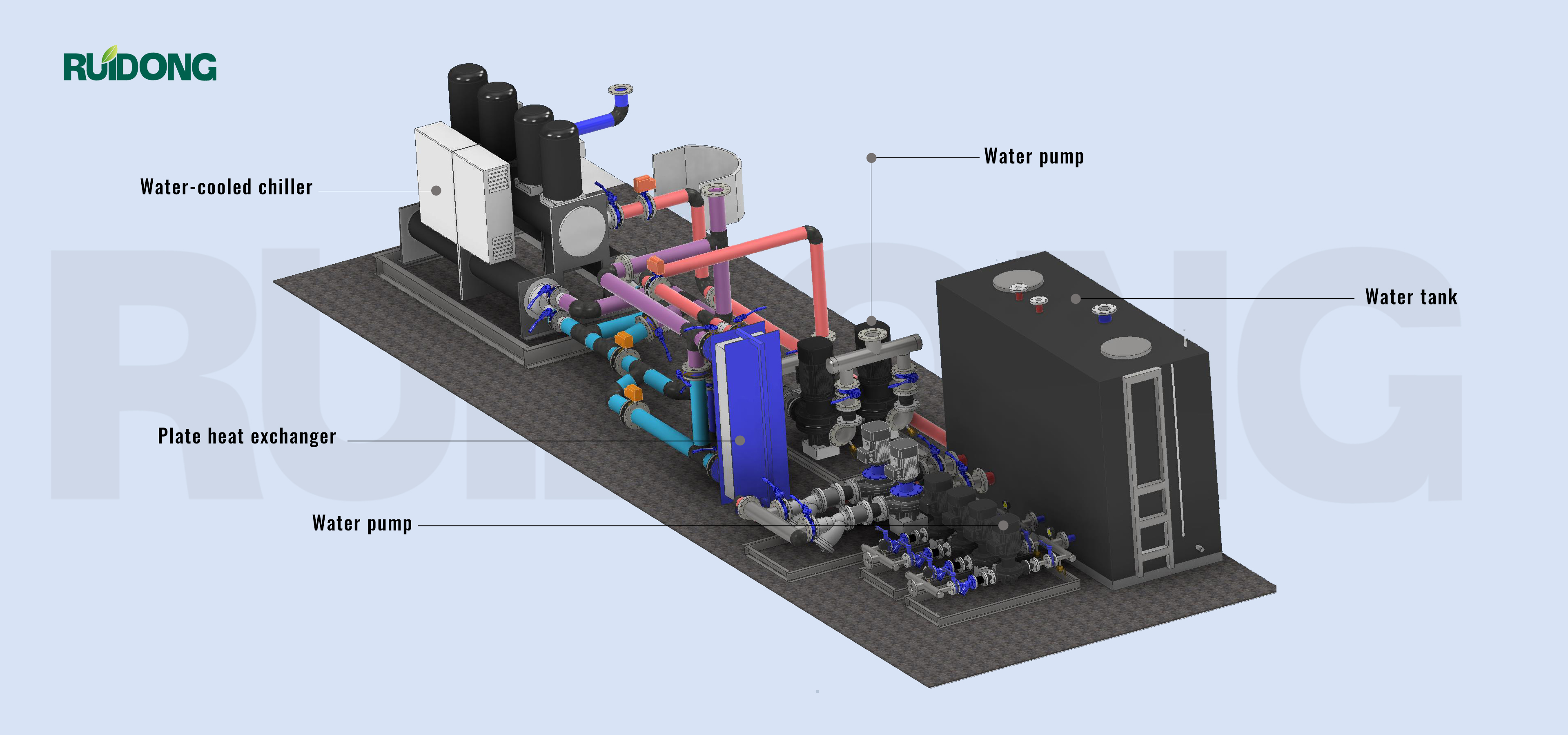

Şekil 1 - 3D Pompa istasyonu ürünlerinin çizimi

Ürün Avantajları:

• Son derece entegre tasarım: Chiller ve pompa istasyonu sistemi ( pompalar, su tankları, plaka ısı eşanjörleri ve diğer bileşenler dahil ) tek bir çerçeveye entegre edilmiştir. Kompakt yapısı, ayak izini en aza indirir ve sınırlı alana sahip kurulum siteleri için idealdir.

• Basitleştirilmiş yerinde kurulum: Birim, fabrikada tam montaj, devreye alma ve testten geçer. Yerinde, sadece basit su yolu ve elektrik bağlantılarına ihtiyaç vardır, bu da kurulumu/hata ayıklama süresini, inşaat döngülerini ve işçilik maliyetlerini önemli ölçüde azaltır.

• Güçlü çevresel uyarlanabilirlik: Ekipman, yüksek/düşük sıcaklıklar ve yüksek nem dahil olmak üzere çeşitli ortamlarda iyi performans gösterir. Ayrıca, karmaşık koşullarda bile güvenilir çalışmayı sağlamak için su geçirmez, toz geçirmez ve korozyon önleyici özelliklerle tasarlanmıştır.

Çalışma İlkesi:

Soğuk su dolaşımı (soğutucu - plaka ısı eşanjörü - su pompası yolu)

1. Soğutucu: Kompresörler, kondansatörler ve evaporatörler gibi bileşenler aracılığıyla, soğutucu akışkanların döngüsel faz değişikliğini sağlamak için elektrik enerjisi tüketir. Isı, düşük sıcaklıkta soğuk su üretmek için evaporatörde emilir-örneğin, oda sıcaklığından 7 ° C'ye kadar soğutma-sistem için soğuk bir kaynak sağlar.

2. Plaka ısı eşanjörü: Chiller alışverişinden düşük sıcaklıkta soğuk su, burada soğuk enerjiyi aktararak başka bir devreden (kullanıcı tarafı veya sıcak su ile ilgili döngü gibi) su ile ısı. Sıcaklığı hafifçe yükseldikten sonra, su su pompası aracılığıyla soğutucuya geri pompalanır, soğuk su tarafı dolaşımını tamamlar ve sürekli soğutma beslemesi sağlar.

3. Su pompası: Soğutucu ve plaka ısı eşanjörü arasındaki soğuk su akışı için güç sağlar, bu da soğuk suyun verimli taşınmasını sağlar ve soğuk enerjinin düzgün aktarılmasını sağlar.

Kullanıcı tarafı ve sıcak su ile ilgili sirkülasyon (plaka ısı eşanjörü - su pompası - su deposu - kullanıcı tarafı yolu)

1. Plaka Isı Eşanjörü (PHE): Soğutucudan soğutma kapasitesini alır (veya aynı zamanda ısı geri kazanımı vb. İçerebilir ve ısıtma gerektiğinde tersine çevrilir). Soğutma (veya ısıtma) kapasitesini kullanıcı tarafındaki dolaşım suyuna aktararak kullanıcı tarafı döngüsündeki su ile ısıyı değiştirir.

2. Su pompası: Kullanıcı tarafındaki dolaşım suyunun akışını kullanır. PHE'deki ısı değişiminden sonra, su deposuna soğutma (veya ısıtma) kapasitesi taşıyan su verilir ve daha sonra kullanıcı tarafına dağıtılır, binadaki klima terminalleri için soğutma (veya ısıtma) (fan bobinleri, hava taşıma üniteleri vb.).

3. Su tankları (soğuk ve sıcak su için ayrı): Su hacmini depolamaya ve düzenlemeye ve su sıcaklığını stabilize etmeye servis edin. Soğuk su deposu, sabit su temini sağlamak için kullanıcı tarafı talebi değiştiğinde tampon ve ayarlayabilen PHE'den soğuk suyu geçici olarak saklar. Sıcak su senaryoları için, sıcak su deposu ısı değişiminden sonra sıcak suyu depolayabilir ve ısıtma amacıyla gerektiği gibi kullanıcı tarafına tedarik edebilir.

4. Kullanıcı tarafı: Binadaki klima terminal ekipmanı (örneğin, fan bobinleri), su tankından dolaşımdaki su ile ısıyı değiştirir, iç mekan sıcaklığını düzenlemek ve rahat bir ortam oluşturmak için odaya soğutma (veya ısıtma) kapasitesini serbest bırakır.

Özetlemek gerekirse: Chiller, plaka ısı eşanjörü ve pompalar aracılığıyla dolaşan soğuk üretir. Su deposu akışı stabilize eder ve kullanıcı tarafının HVAC ihtiyaçları için iç mekan sıcaklığını ve nemi düzenlemesini sağlar. Isıtma için prensip ısı geri kazanımı ve ısı pompası döngülerine kadar uzanır.

Ruidong Group size eksiksiz ve yüksek kaliteli bir ürün listesi sağlayabilir. İşte ürünlerimizin avantajlarına bir giriş:

Ana bilgisayar ürünleri: Su soğutmalı vidalı soğutucular:

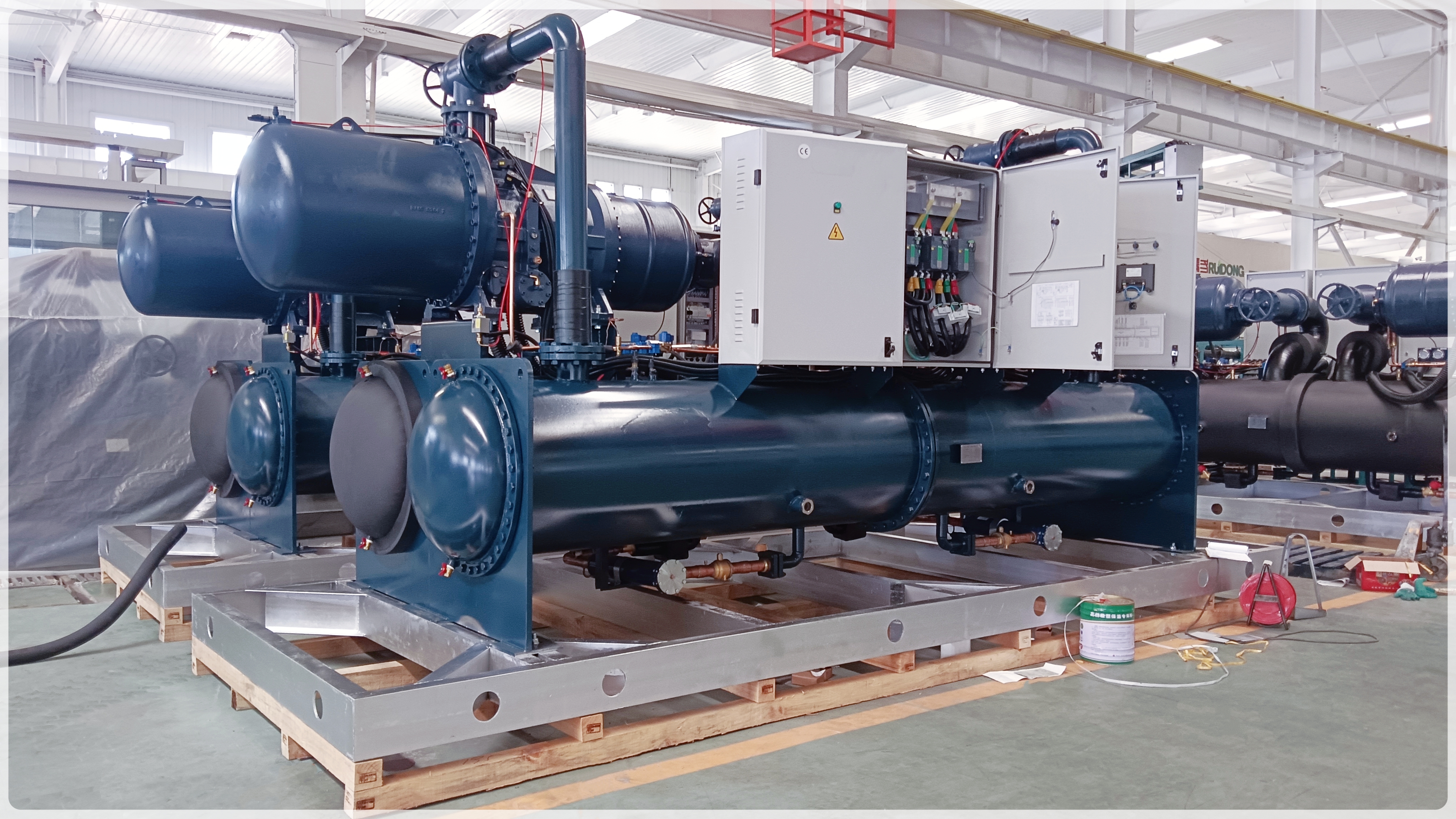

Şekil 2- Su soğutmalı vida ünitesi

1. Ünlü yarı sarmal vidalı kompresörlerle donatılmıştır-basit yapı, düşük arıza oranı.

2. Soğutma kapasitesi 200kw-3000kW-Geniş uyarlanabilirlik.

3. Kararlı çalışma, yüksek ortam sıcaklıklarına dirençli.

4.

5. Optimize edilmiş, kullanıcı dostu arayüze sahip gelişmiş mikrobilgisayar dokunmatik ekran.

6. RS485 uzaktan kumanda arayüzü.

7. Ticari binalar, fabrikalar, hastaneler ve daha fazlası için uygundur.

Pompa İstasyonu: Soğutma suyu ve soğutulmuş suyun dolaşımına güç verir

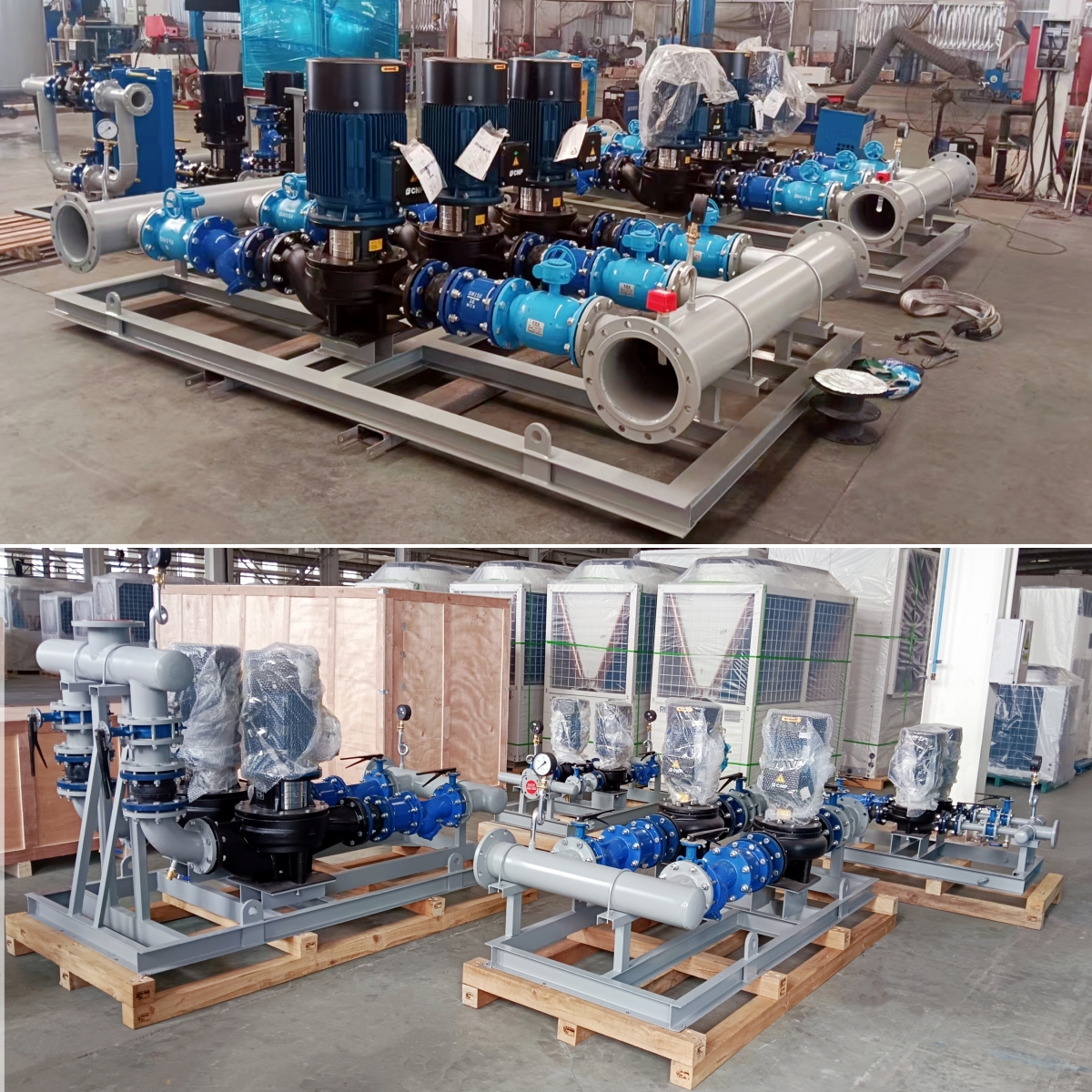

Şekil 3- Pompa İstasyonu Birimi

1., hem sıcaklık kontrolü hem de enerji verimliliğine ulaşarak, talebe göre akışı ve basıncı dinamik olarak ayarlar.

2. Yüksek verimli pompalarla donatılmış, genel sistem enerji performansını artırır.

3. Soğutma kuleleri için tek noktalı arayüz kontrolü, verimliliği artırma kesin bağlantısı sağlar.

4. Güçlendirilmiş çelik yapı tabanı, hem korozyon direncini hem de güvenliği yükseltir.

5. Farklı senaryolara uyum sağlayarak gereksinimler için özelleştirilebilir.

Plaka Isı Eşanjörü: Üstün Isı Değişim Verimliliği

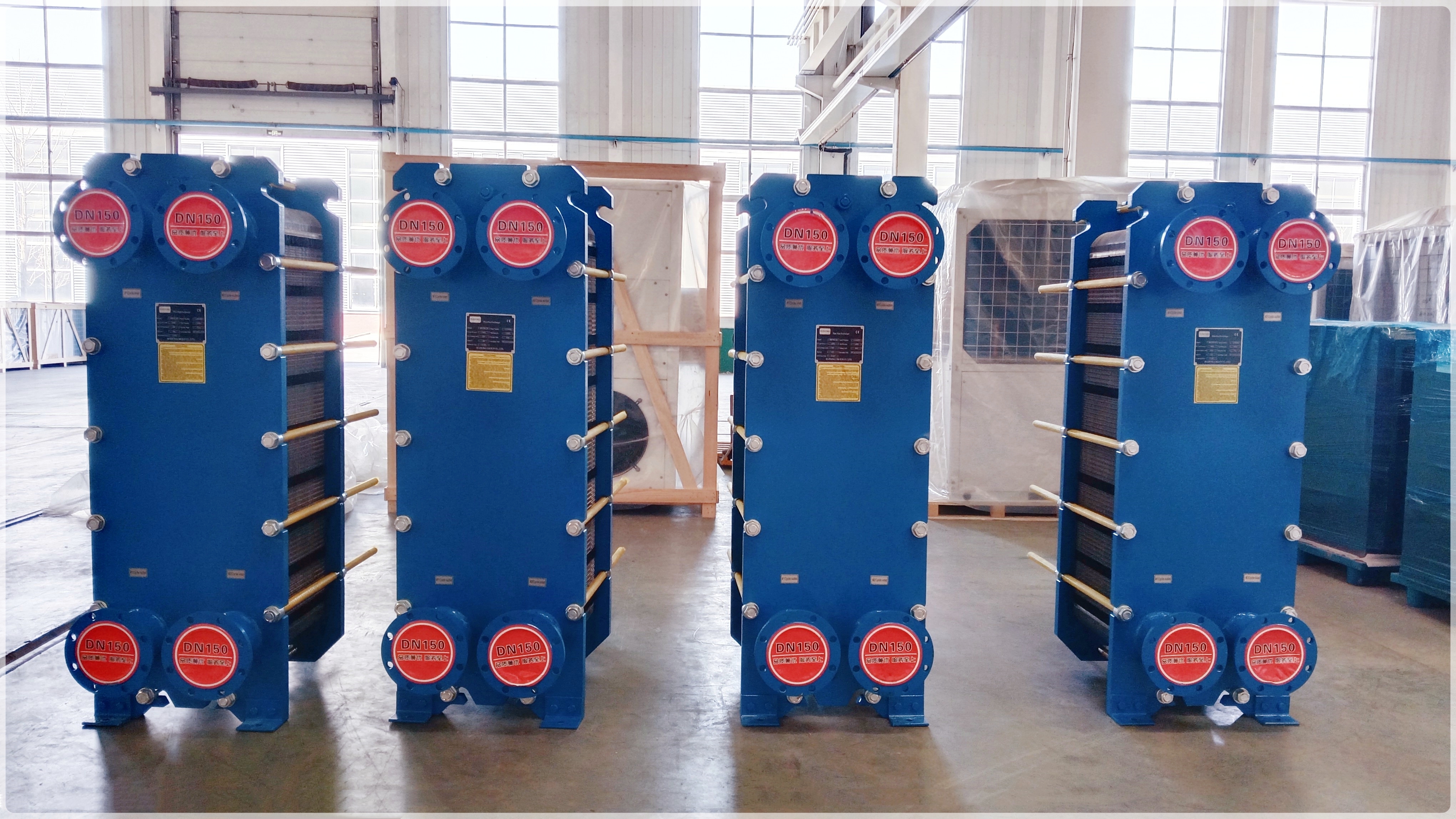

Şekil 4- Plaka ısı eşanjörü

1. Yüksek verimlilik ve enerji tasarrufu: Yüksek verimlilik için büyük ısı değişim alanına sahip optimize edilmiş plaka tasarımı.

2. Kompakt Yapı: Sıkı düzenlenmiş plakalar, küçük boyut ve ışık ağırlığı, kolay kurulum ve bakım sağlar.

3. Esnek adaptasyon: Farklı ısı değişim ihtiyaçlarını karşılayacak şekilde ayarlanabilir plaka miktarı.

4. Güçlü korozyon direnci: Mükemmel korozyon önleyici performansı ile paslanmaz çelik, titanyum vb.

5. Temizlenmesi ve bakımı kolay: Uygun temizlik ve düşük bakım maliyetleri için çıkarılabilir plakalar.

6. Geniş Uygulama: Çoklu sıvılar ve çalışma koşulları için uygun (yüksek sıcaklık, yüksek basınç, aşındırıcı ortamlar, vb.)

Su Deposu: Verimli sistem çalışması sağlar

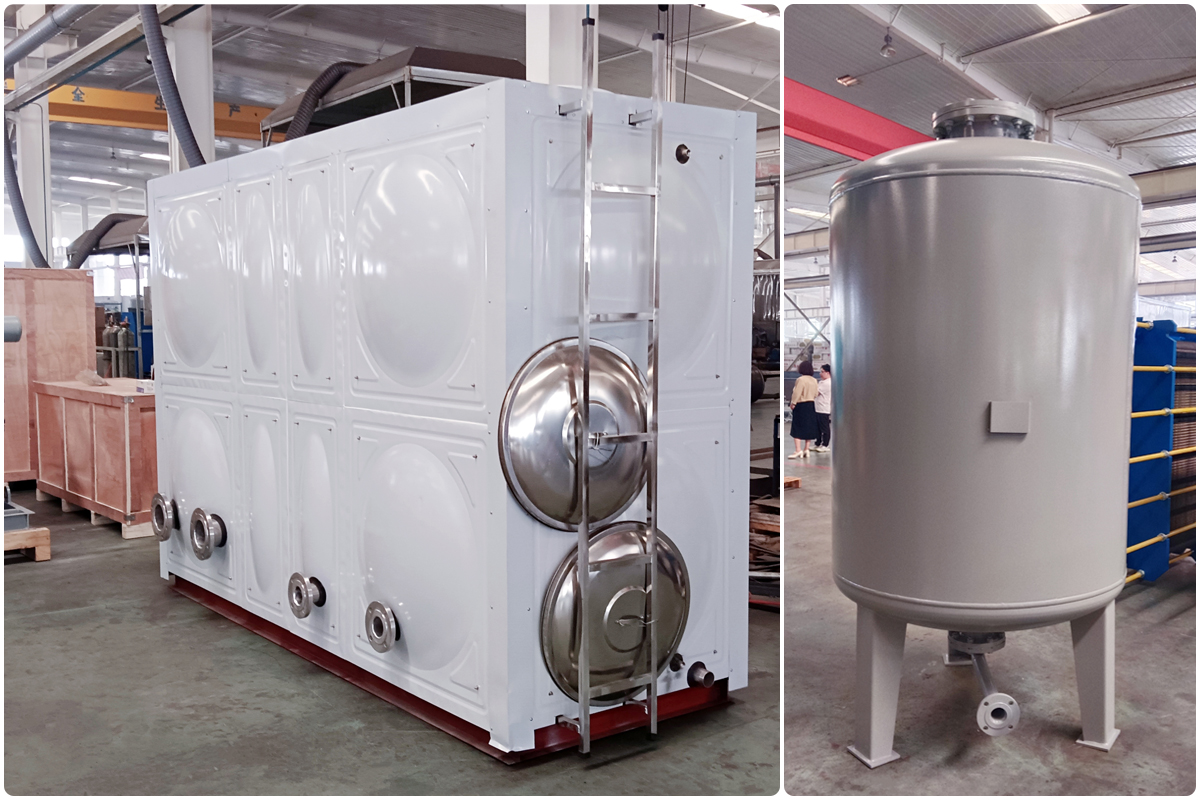

Şekil 5- Su tankı

1. Su soğutmalı birimler ve pompa istasyonları ile uyumlu, genel sistem verimliliğini artırarak.

2. Mükemmel korozyon ve basınç direnci sunan yüksek kaliteli malzemelerden yapılmıştır.

3. Kolay kurulum için basit tasarım; Dahili temizlik kullanışlıdır, bakım maliyetleri ve zaman tasarrufu sağlar.

4. Farklı soğutma ölçeklerine uyum sağlayan kapasite, boyut ve şekil için birden fazla seçenekle özelleştirilebilir.

5. Güçlü çalışma koşulu uyarlanabilirliği, kararlı performans ve düşük arıza oranı.

Etilen glikol takviye cihazı: Kararlı ve güvenilir soğutucu ikmali sağlar

Şekil 6- Etilen glikol takviye cihazı

1. Soğutma verimliliğini artırmak için konsantrasyonu tam olarak kontrol eden etilen glikolün otomatik olarak yenilenmesi.

2. Sistemdeki metal bileşenler için korozyon önleme koruması.

3. Soğutma sistemine don hasarını önleyerek düşük sıcaklıklarda donma fonksiyonu.

4. Sistem operasyonel verimliliğini artırarak ısı iletkenliğini arttırır.

5. Sistem güvenliğini koruyarak aşırı ısınmayı ve aşırı basıncı önlemek için konsantrasyonu stabilize eder.

Terminal Hava İşleme Sistemi:

Şekil 7- Terminal hava taşıma ünitesi

Ruidong Group, fan bobinleri, tavana monte hava taşıma ünitesi ve yatay hava taşıma ünitesi dahil ancak bunlarla sınırlı olmamak üzere, size çok çeşitli terminal hava taşıma üniteleri sunmayı taahhüt etmektedir. Ürün serimiz, farklı yer ve gereksinimlerin ihtiyaçlarını karşılamak için kişiselleştirilmiş özelleştirme hizmetleri sunarak çeşitli modelleri ve özellikleri kapsar.

Ruidong Group sadece ürünlerden daha fazlasını sunuyor; Tam bir HVAC çözeltisi seti sunuyoruz. Amacımız, profesyonel teknik destek ve yüksek kaliteli müşteri hizmetleri yoluyla sizin için rahat, sağlıklı ve enerji tasarruflu bir kapalı ortam yaratmaktır.

Ruidong Grubu'nu seçin, profesyonellik ve güven seçin. Daha iyi bir iç mekan iklimi oluşturmak için birlikte çalışalım.
